B-CUBE PIXHAWK PRO Flight Control Carbon Fiber 450Frame Kit Ardupilot 100MW Radio Telemetry Quadcopter BLHELI30A 2212 Motor ESC

B-CUBE PIXHAWK PRO Flight Control Carbon Fiber 450Frame Kit Ardupilot 100MW Radio Telemetry Quadcopter BLHELI30A 2212 Motor ESC

$239.75 USD
$239.75 USD $239.75 USD
Распродажа Продано
Цвет
PIXHAWK PRO
Функции:
Pixhawk PRO поддерживает последнюю официальную прошивку Ardupilot и прошивку PX4.
1. Усовершенствованные 32-битные высокопроизводительные процессоры ARM CortexM4 (2 МБ флэш-памяти) могут запускать операционную систему реального времени NuttX RTOS;
2. 14 ШИМ/серво выходов;
3. Интерфейс шины (UART, I2C, SPI, CAN);
4. В случае отказа интегрированного резервного питания и резервного контроллера основной контроллер безопасно переключается на резервное управление;
5. Обеспечить автоматический и ручной режимы;
6. Обеспечить резервный ввод питания и отказоустойчивость;
7. Разноцветные светодиодные фонари;
8. Обеспечить интерфейс многотонального зуммера
9. Micro SD для записи данных полета;
10. USB-порт TYPE-C
11.Порт GH1.25
Технические характеристики:
Интерфейс
1.5 высоковольтный совместимый UART 1, 2 с аппаратным управлением потоком
2. 2 CAN
3. Вход, совместимый со спутниковым ресивером Spektrum DSM / DSM2 / DSM-X
4. Входы и выходы, совместимые с Futaba SBUS
5. Входной сигнал PPM
6. Вход RSSI (ШИМ или напряжение)
7.I2C
8.СПИ
Вход 9,3,3 и 6,6 В постоянного тока
10. Внешний USB-интерфейс TYPEC

Простой пакет:

F450 + 4 шт. BLHELI 30A + 4 пары винтов 1045 + 4 шт. двигателя 2212 920 кВ

PIXHAWK PRO + 4G TF карта + кнопка безопасности + зуммер + M8N GPS + держатель GPS + 3DR модуль питания + амортизатор

Стандартный пакет:

F450 + 4 шт. BLHELI 30A + 4 пары винтов 1045 + 4 шт. двигателя 2212 920 кВ

PIXHAWK PRO (белый или черный корпус) + 4G TF карта + кнопка безопасности + зуммер + PPM энкодер + плата расширения I2C + 3 линии (4 контакта 1.25, 6 контактов 1.25, 3 контакта 2.5.4) + M8N GPS + держатель GPS + модуль питания 3DR + амортизатор

Высокий пакет:

F450 + 4 шт. BLHELI 30A + 4 пары винтов 1045 + 4 шт. двигателя 2212 920 кВ

PIXHAWK PRO (белый или черный корпус) + 4G TF карта + кнопка безопасности + зуммер + PPM энкодер + плата расширения I2C + RGB светодиод + OLED экран + 3 линии (4 контакта 1.25, 6 контактов 1.25, 3 контакта 2.5.4) + M8N GPS + держатель GPS + модуль питания 3DR + амортизатор

433 МГц 100 МВт А:

F450+4 шт. BLHELI 30A +4 пары винтов 1045 +4 шт. 2212  920 кВ  мотор

PIXHAWK PRO + 4G TF карта + кнопка безопасности + зуммер + PPM энкодер + плата расширения I2C + 3 линии (4 контакта 1.25, 6 контактов 1.25, 3 контакта 2.5.4) + M8N GPS + держатель GPS + 3DR модуль питания + амортизатор + радиотелеметрия 433 МГц 100 мВт

433 МГц 500 МВт B:

F450+4 шт. BLHELI 30A +4 пары винтов 1045 +4 шт. 2212  920 кВ  мотор

PIXHAWK PRO (белый или черный корпус) + 4G TF карта + кнопка безопасности + зуммер + PPM энкодер + плата расширения I2C + RGB светодиод + OLED экран + 3 линии (4 контакта 1.25, 6 контактов 1.25, 3 контакта 2.5.4) + M8N GPS + держатель GPS + 3DR модуль питания + амортизатор + радиотелеметрия 433 МГц 500 МВт

433 МГц 1000 МВт C:

F450+4 шт. BLHELI 30A +4 пары винтов 1045 +4 шт. 2212  920 кВ  мотор

PIXHAWK PRO (белый или черный корпус) + 4G TF карта + кнопка безопасности + зуммер + PPM энкодер + плата расширения I2C + RGB светодиод + OLED экран + 3 линии (4 контакта 1.25, 6 контактов 1.25, 3 контакта 2.5.4) + M8N GPS + держатель GPS + 3DR модуль питания + амортизатор + радиотелеметрия 433 МГц 1000 МВт

915 МГц 100 МВт A: F450 + 4 шт. BLHELI 30A + 4 пары 1045 пропеллеров + 4 шт. 2212  920 кВ  мотор

PIXHAWK PRO + 4G TF карта + кнопка безопасности + зуммер + PPM энкодер + плата расширения I2C + 3 линии (4 контакта 1.25, 6 контактов 1.25, 3 контакта 2.5.4) + M8N GPS + держатель GPS + 3DR модуль питания + амортизатор + радиотелеметрия 915 МГц 100 мВт

915 МГц 500 МВт B:

F450+4 шт. BLHELI 30A +4 пары винтов 1045 +4 шт. 2212  920 кВ  мотор

PIXHAWK PRO (белый или черный корпус) + 4G TF карта + кнопка безопасности + зуммер + PPM энкодер + плата расширения I2C + RGB светодиод + OLED экран + 3 линии (4 контакта 1.25, 6 контактов 1.25, 3 контакта 2.5.4) + M8N GPS + держатель GPS + 3DR модуль питания + амортизатор + радиотелеметрия 915 МГц 500 МВт

433 МГц 1000 МВт:

F450+4 шт. BLHELI 30A +4 пары винтов 1045 +4 шт. 2212  920 кВ  мотор

PIXHAWK PRO (белый или черный корпус) + 4G TF карта + кнопка безопасности + зуммер + PPM энкодер + плата расширения I2C + RGB светодиод + OLED экран + 3 линии (4 контакта 1.25, 6 контактов 1.25, 3 контакта 2.5.4) + M8N GPS + держатель GPS + 3DR модуль питания + амортизатор + радиотелеметрия 433 МГц V5 1000 МВт

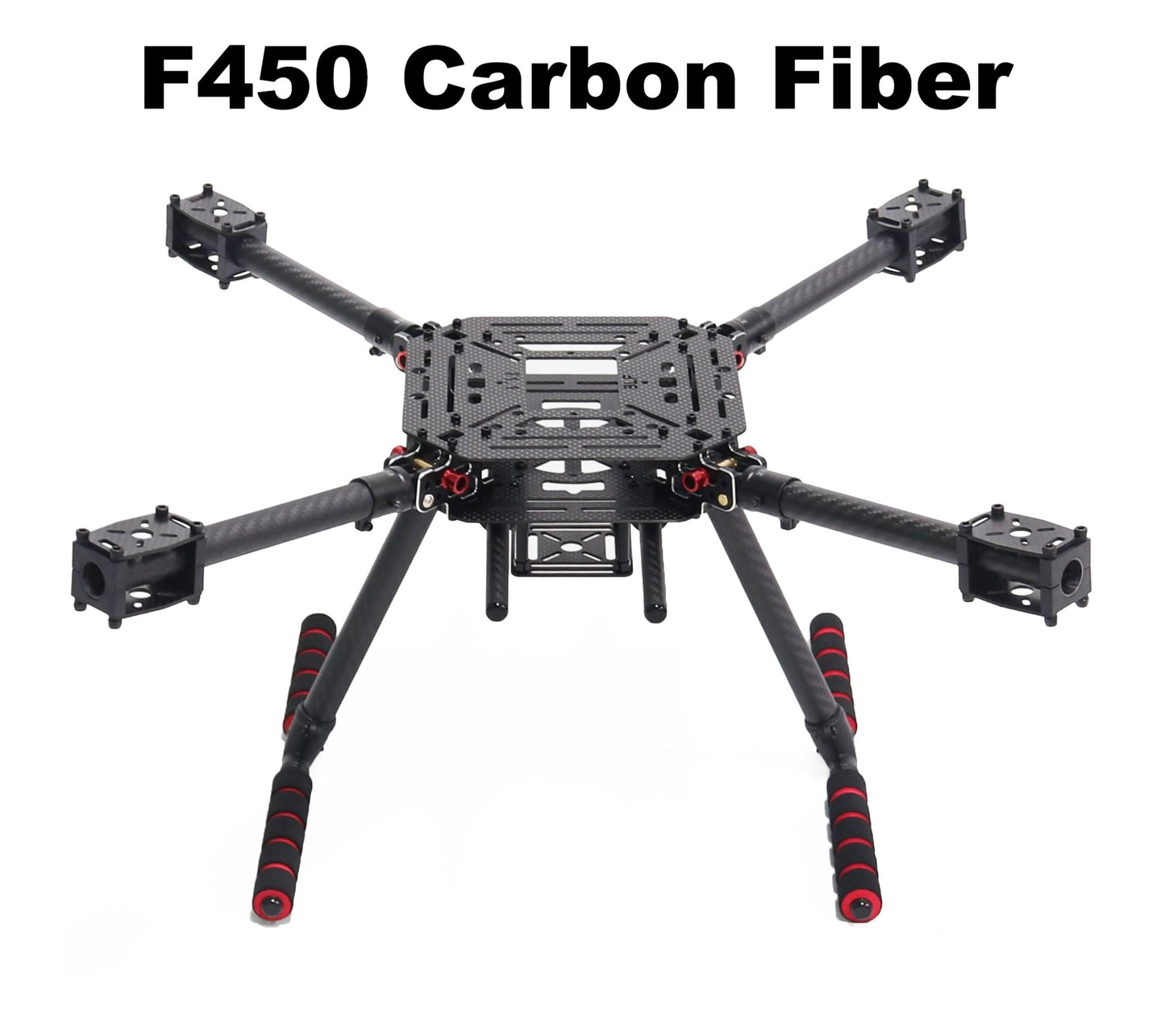

Кадр 450:

BLHELI ESC:

А. Особенности

A1: Используйте оригинальные электронные компоненты, чтобы гарантировать высокое качество и повысить текущую надежность ESC.

A2: Основано на прошивке BLHeli, оптимизированной для высокой производительности с великолепной линейностью и гораздо более быстрым откликом на нажатие педали газа.

A3: Специально разработан для многороторных самолетов и совместим с самолетами и вертолетами.

A4: Множество функций защиты, включая защиту от отключения по низкому напряжению / защиту от перегрева / защиту от потери сигнала дроссельной заслонки.

A5: Диапазон газа можно настроить, он полностью совместим со всеми приёмниками, обеспечивая плавный, линейный и точный отклик. A6: Все параметры, включая настройки по умолчанию, можно запрограммировать с помощью передатчика.

B. Спецификация продукта

Двигатель 2212 920 кВ

1045 Пропеллеры

Радиотелеметрию можно использовать для беспроводной связи между pixhawk и компьютером или мобильным телефоном.

Модуль OLED может отображать некоторые сообщения.

В этой статье объясняется, как подключить регуляторы скорости, двигатели и винты к автопилоту. В качестве примера взят Pixhawk, но другие автопилоты подключаются аналогичным образом.

Подключите провода питания (+), заземления (-) и сигнальные провода (s) каждого регулятора скорости к основным выходным контактам автопилота в соответствии с номером двигателя. Найдите тип рамы ниже, чтобы определить порядок подключения двигателей.

Выходные контакты Pixhawk (пронумерованы). Первые 4 контакта имеют цветовую кодировку для подключения Quadframe.

Диаграммы порядка двигателей

На схемах ниже показан порядок подключения двигателей для каждого типа рамы. Цифры указывают, какой выходной контакт автопилота должен быть подключен к каждому двигателю/винту. Направление вращения винта обозначено зелёным цветом (по часовой стрелке, CW) или синим цветом (против часовой стрелки, CCW).

Легенда для диаграмм порядка двигателя

Квадрокоптер

Распознавание пропеллеров, вращающихся по часовой стрелке и против часовой стрелки

На схемах выше показаны два типа винтов: вращающиеся по часовой стрелке (толкающие) и вращающиеся против часовой стрелки (тянущие). Наиболее надёжно определить тип винта можно по его форме, как показано ниже. Более толстая кромка — это передняя кромка, которая движется в направлении вращения. Задняя кромка имеет более радикальные зубцы и обычно тоньше.

Как установить мотор?
