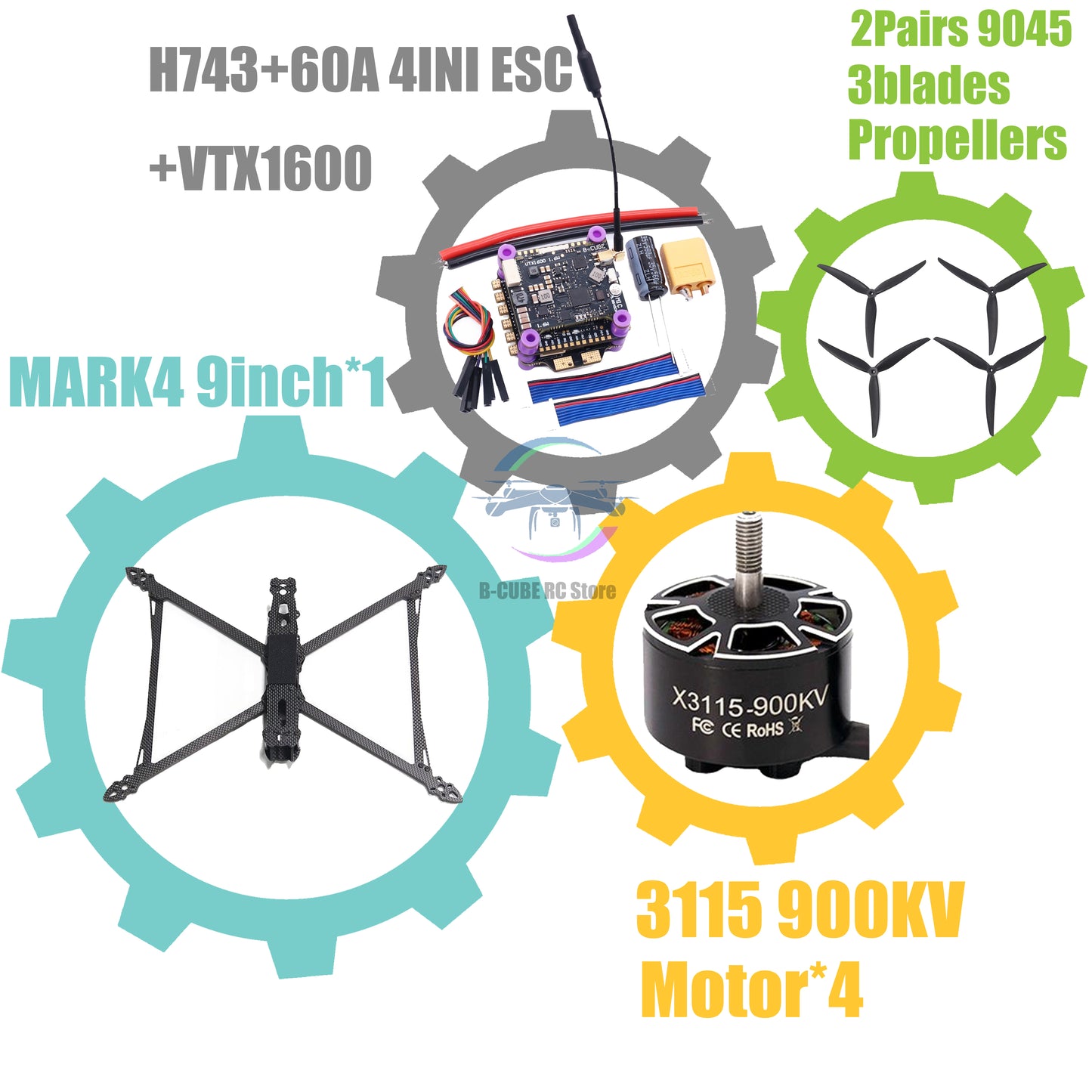

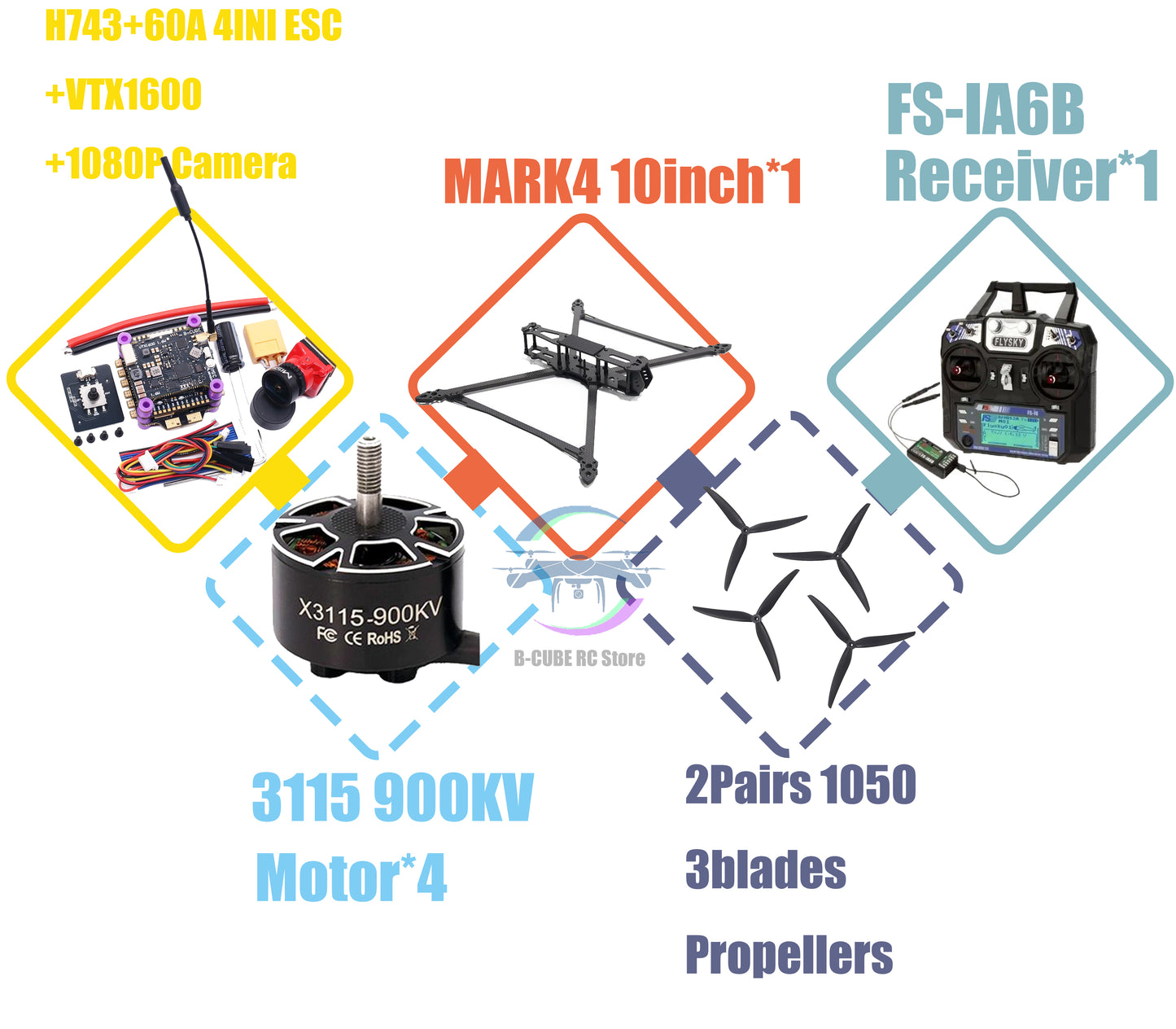

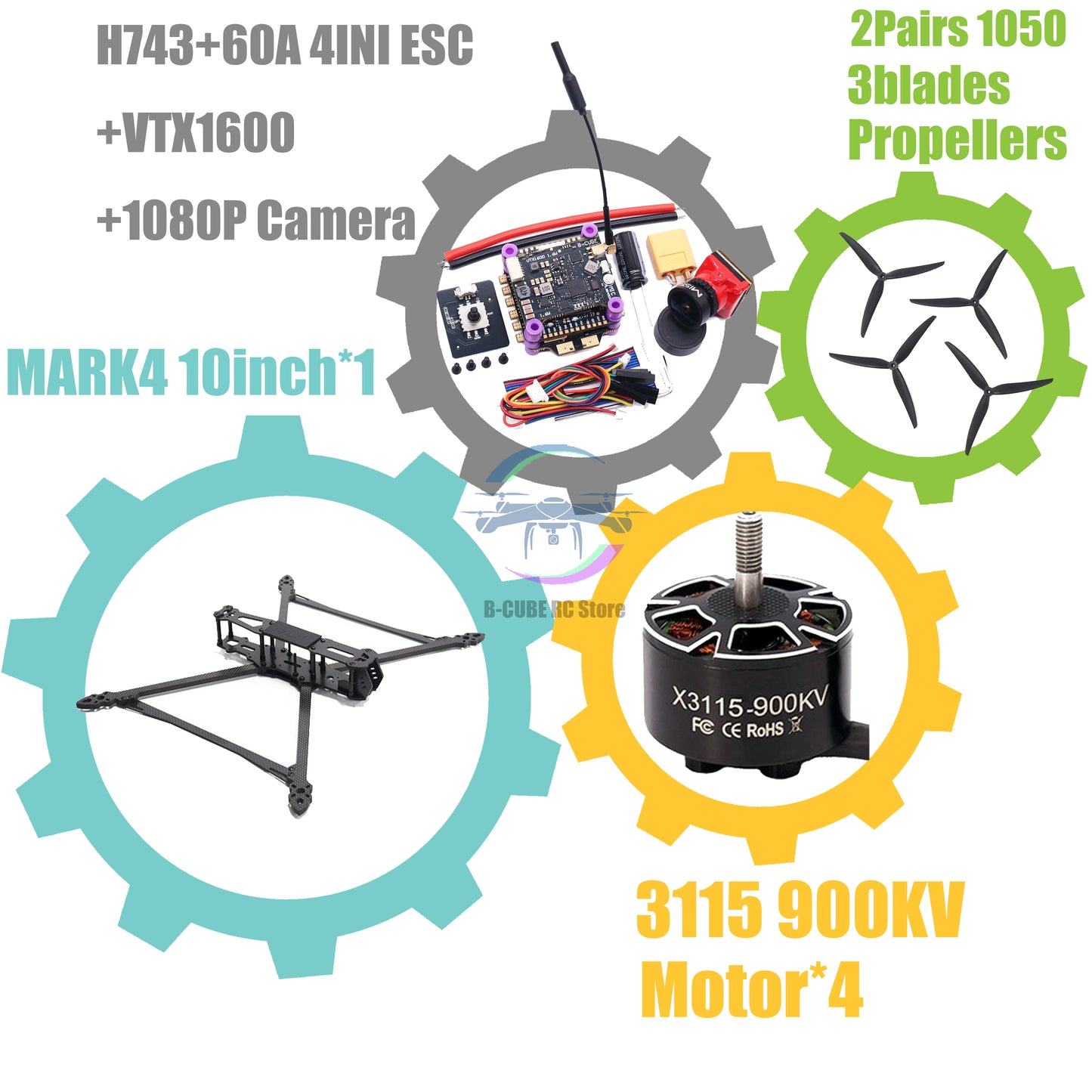

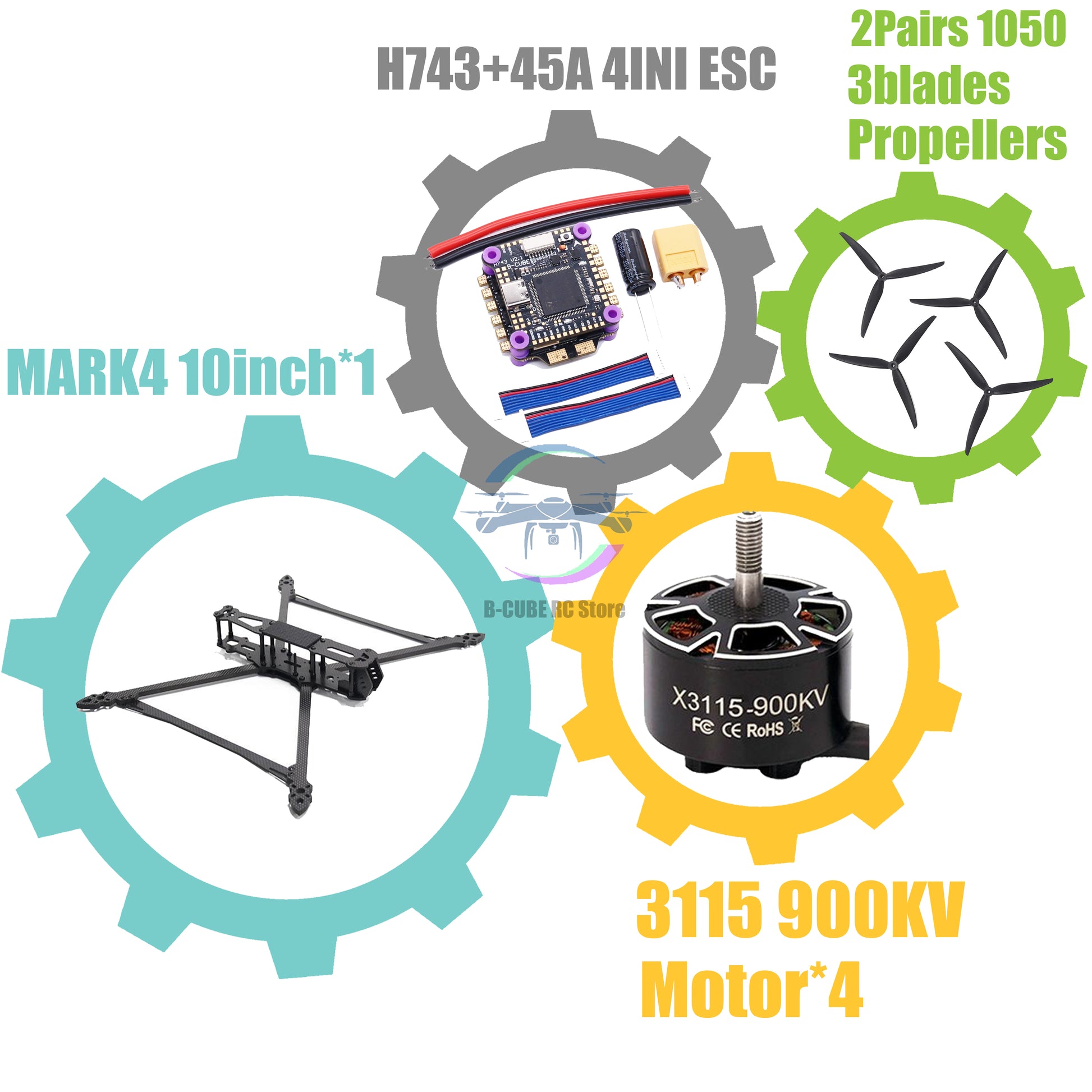

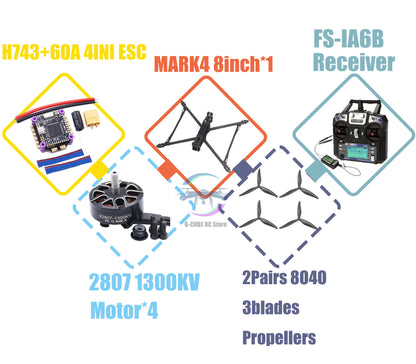

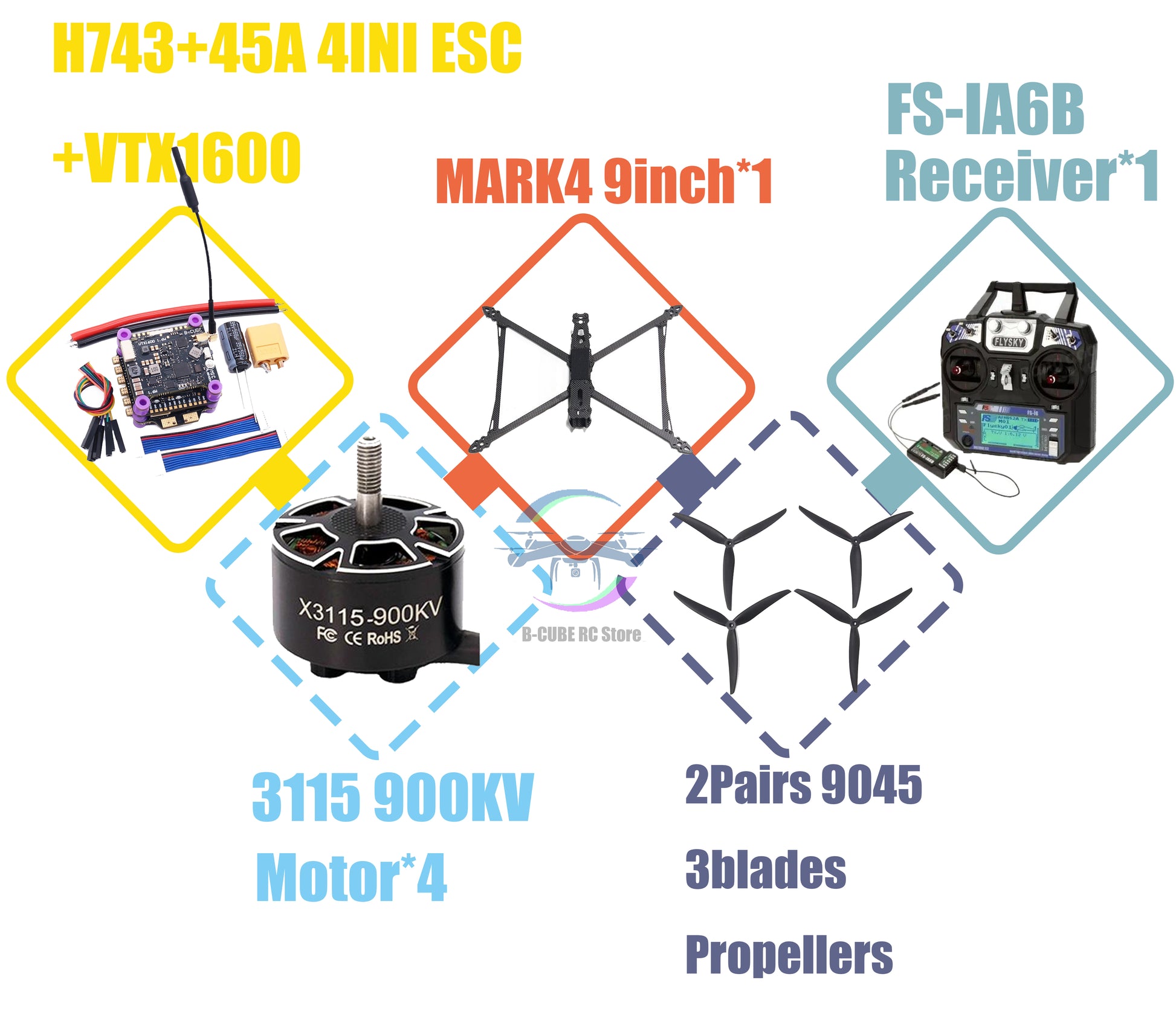

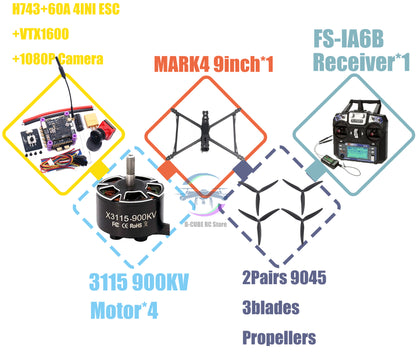

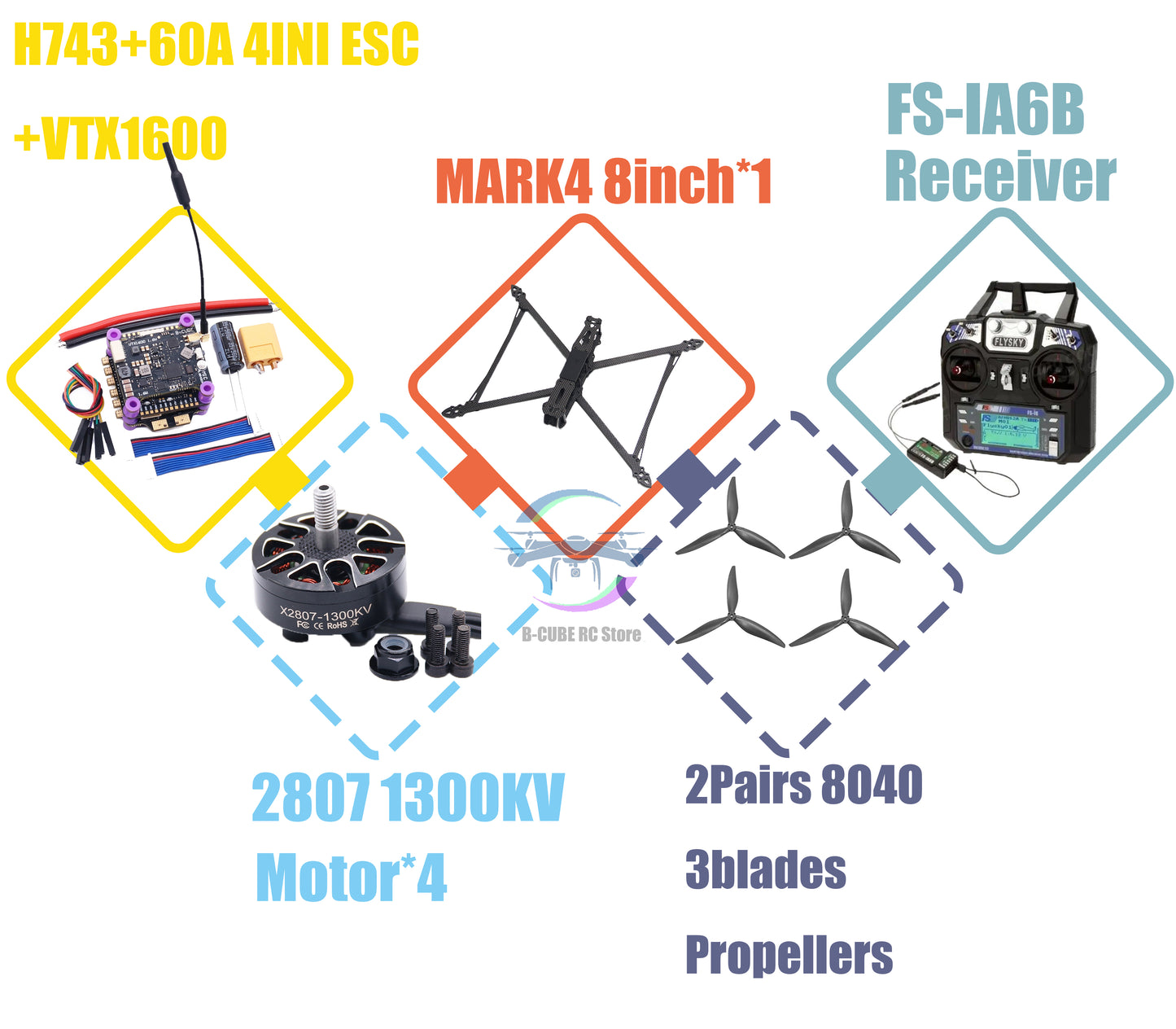

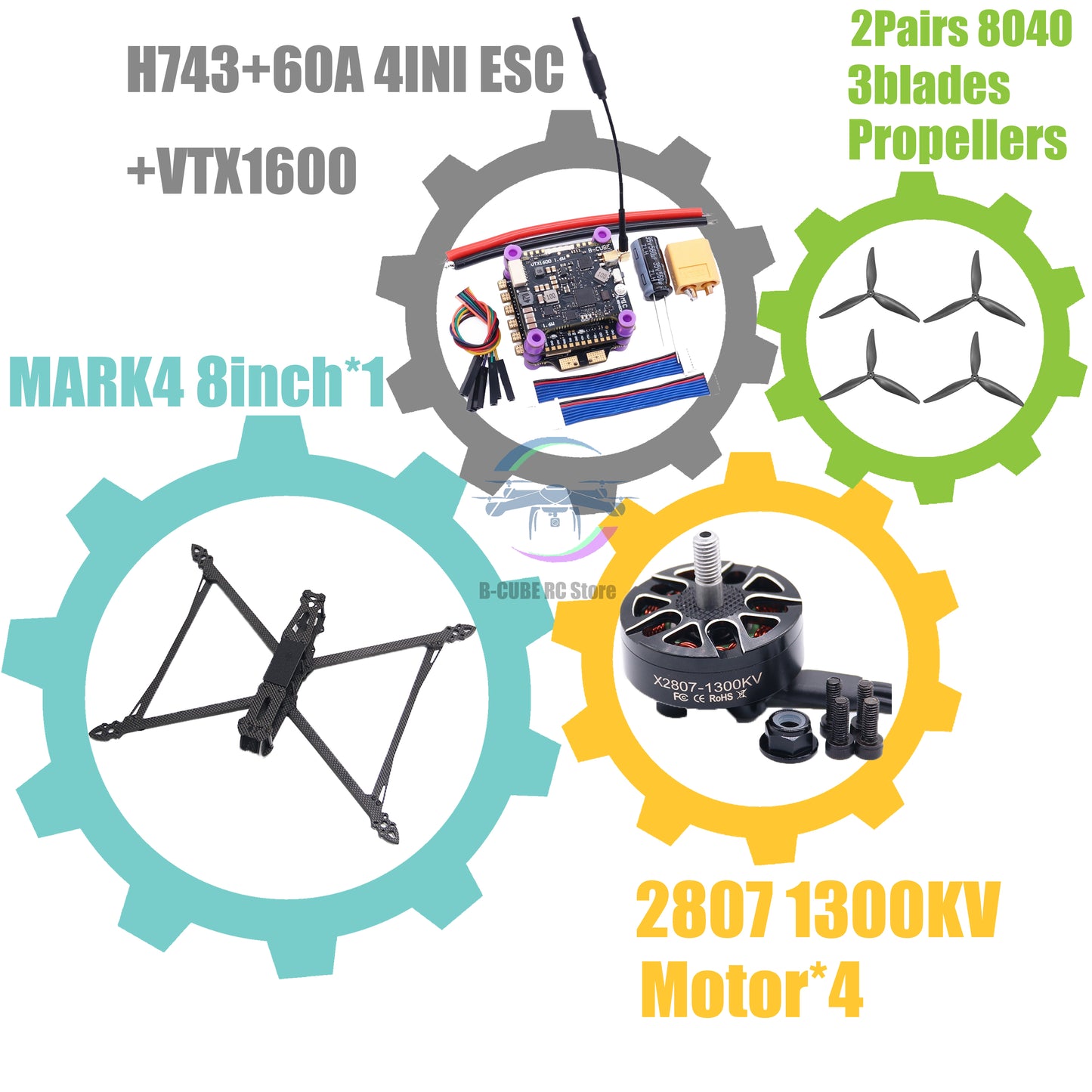

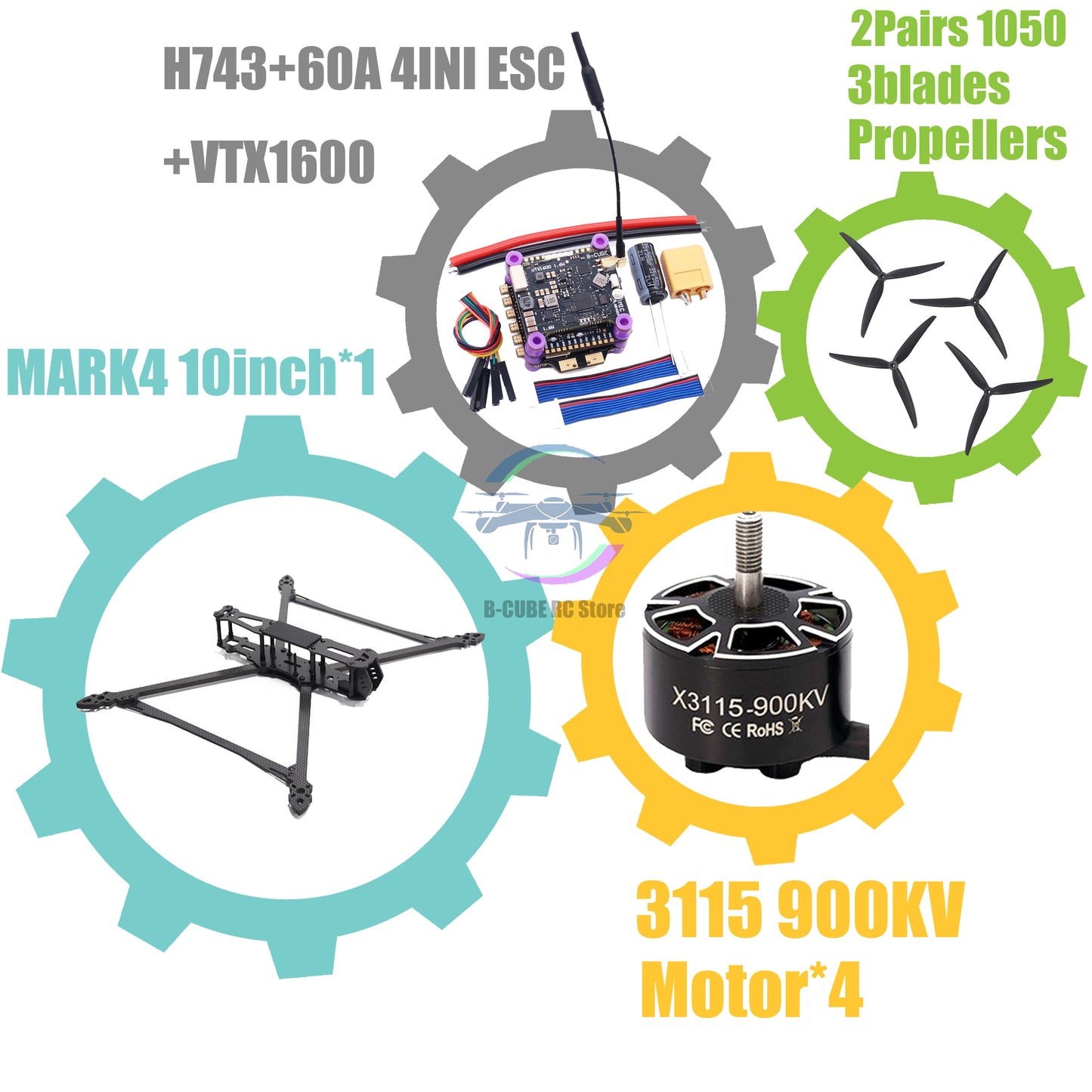

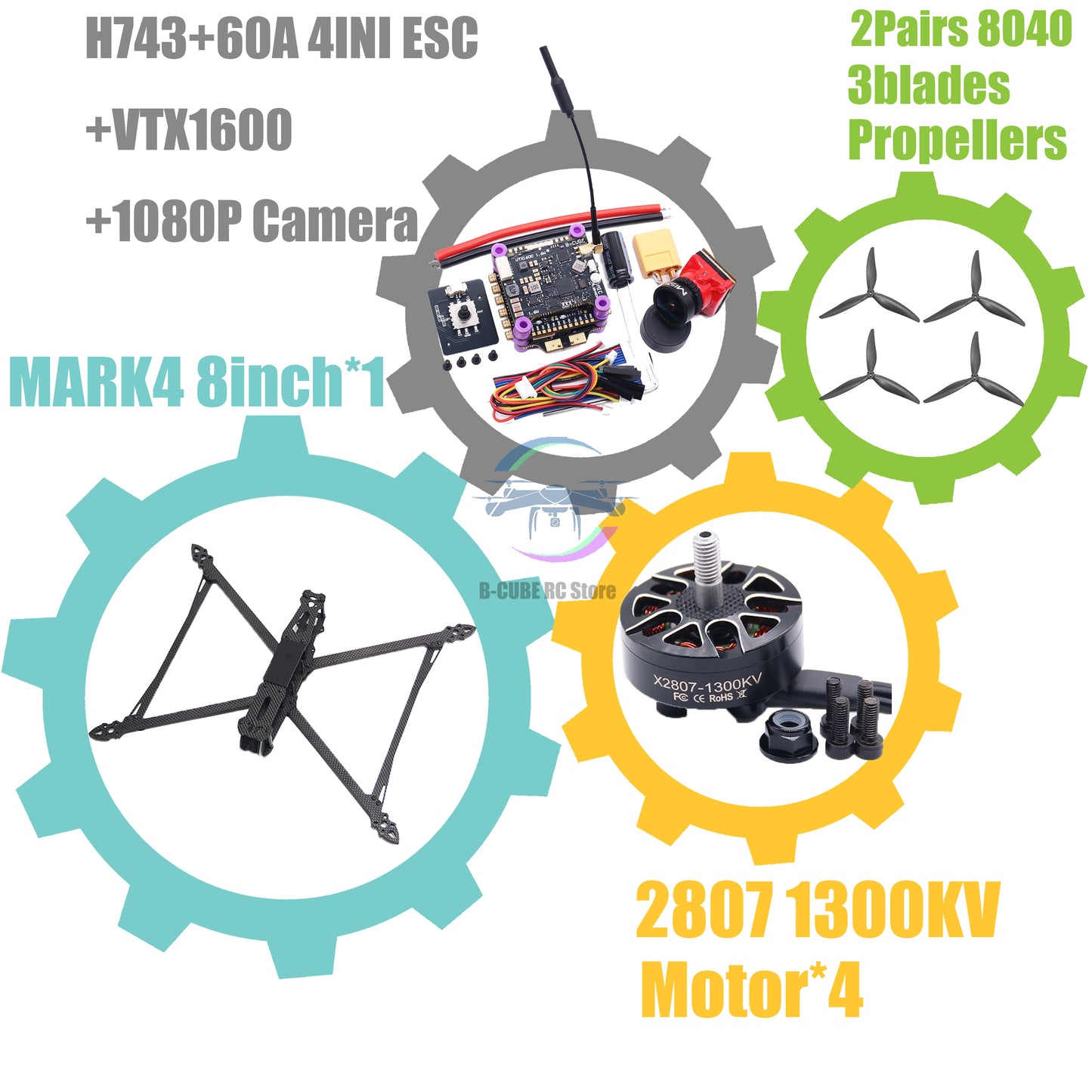

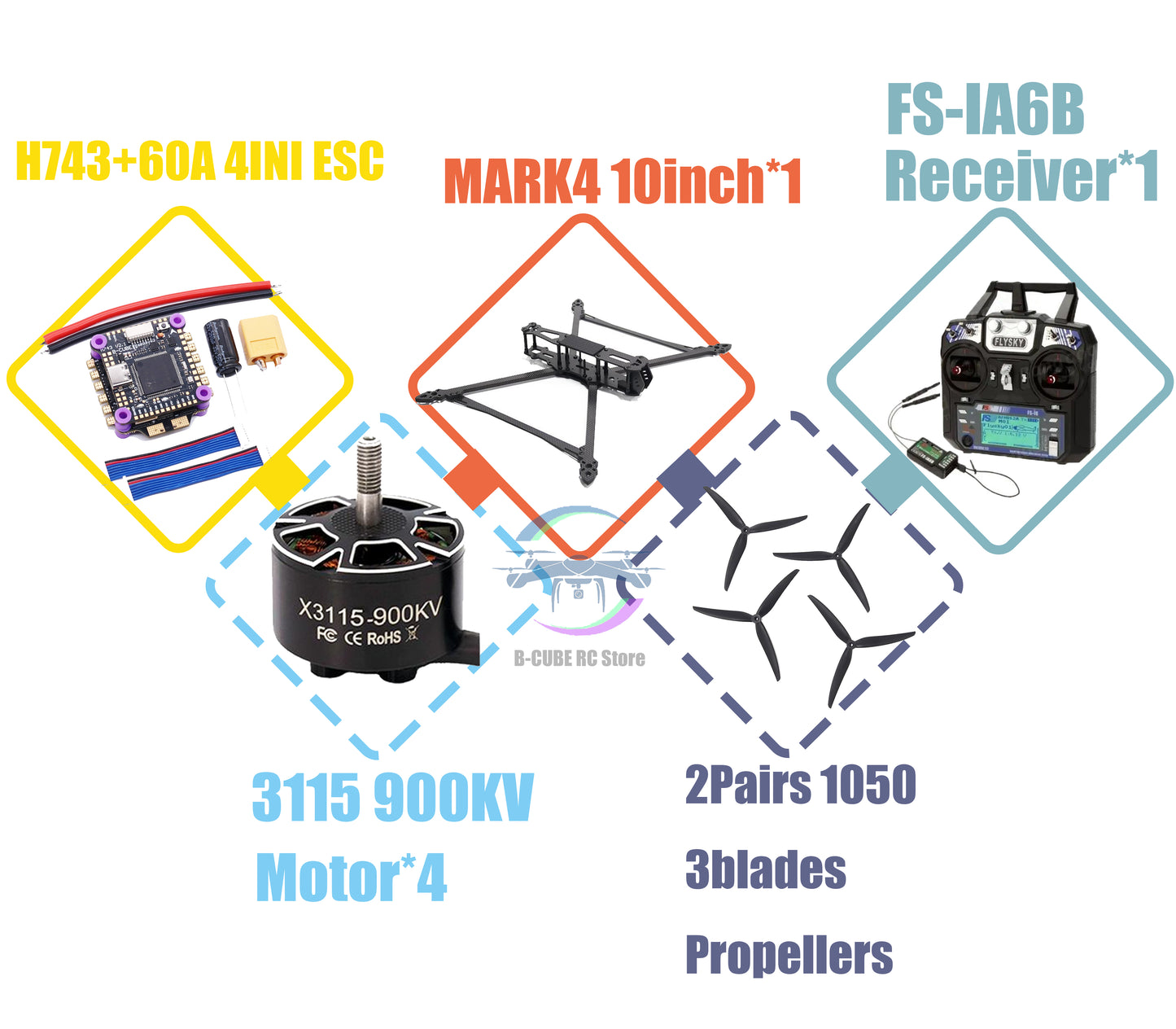

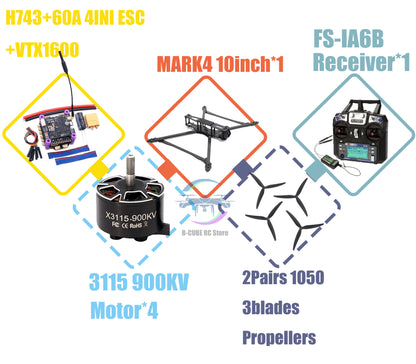

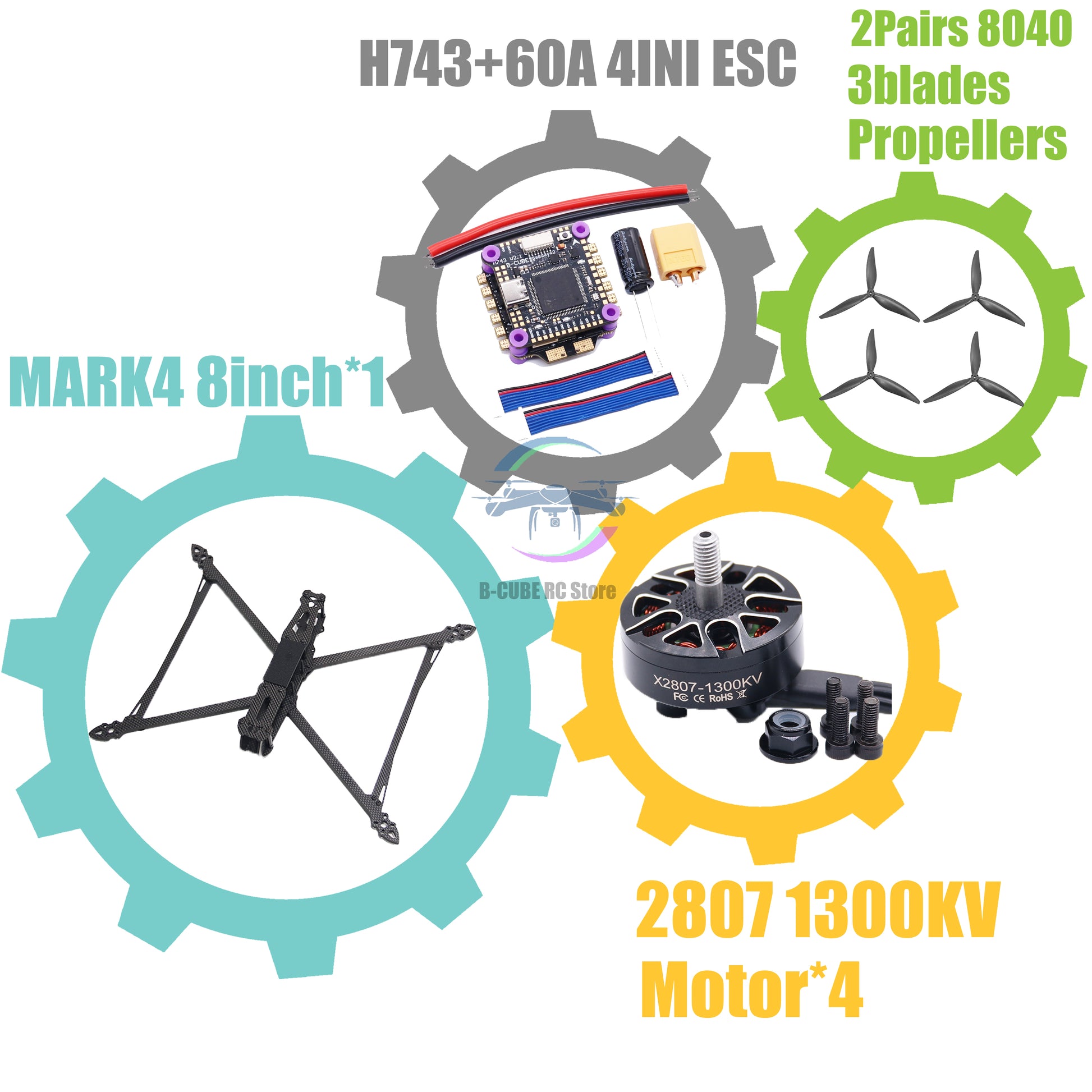

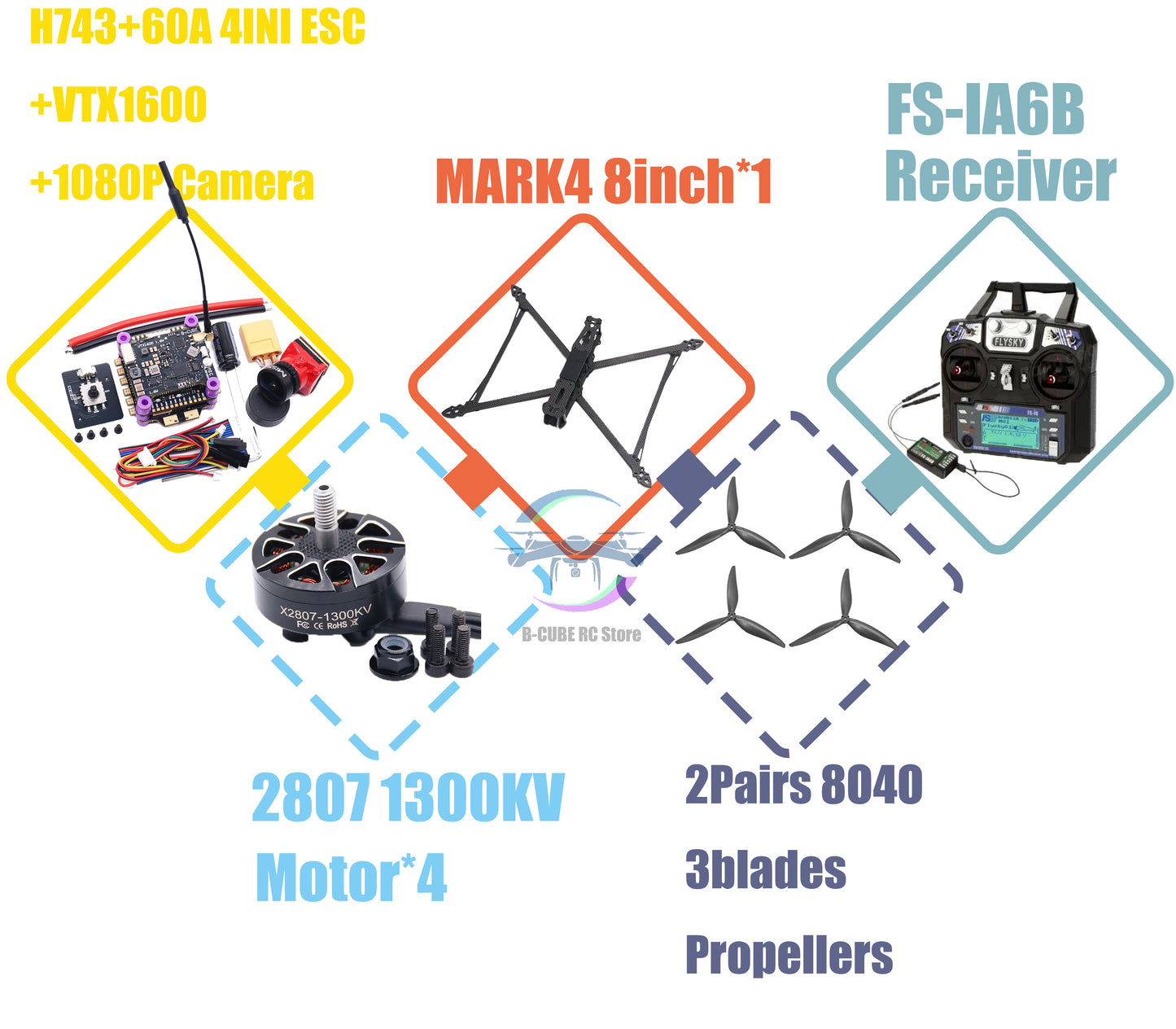

Рама из углеродного волокна 3K MARK4 V2 8 дюймов 367 мм 9 дюймов 387 мм 10 дюймов 427 мм WheelBase для RC FPV Freestyle Racing Drone Kit
Описание:
Модель: MAK4 V2 8 дюймов
Колесная база: 367 мм
Вес: около 214 г
Толщина нижней пластины: 3 мм
Толщина верхней пластины: 2 мм
Толщина держателя камеры: 6 мм
Толщина боковой панели камеры: 2,5 мм
Расстояние между отверстиями для крепления камеры: 19 мм
Расстояние между монтажными отверстиями составляет 20*20 мм и 30,5*30,5 мм
Шаг крепления управления полетом: 30,5*30,5 мм
Высота внутреннего пространства: 35 мм
Шаг отверстий для крепления двигателя: 16*16 мм и 19*19 мм

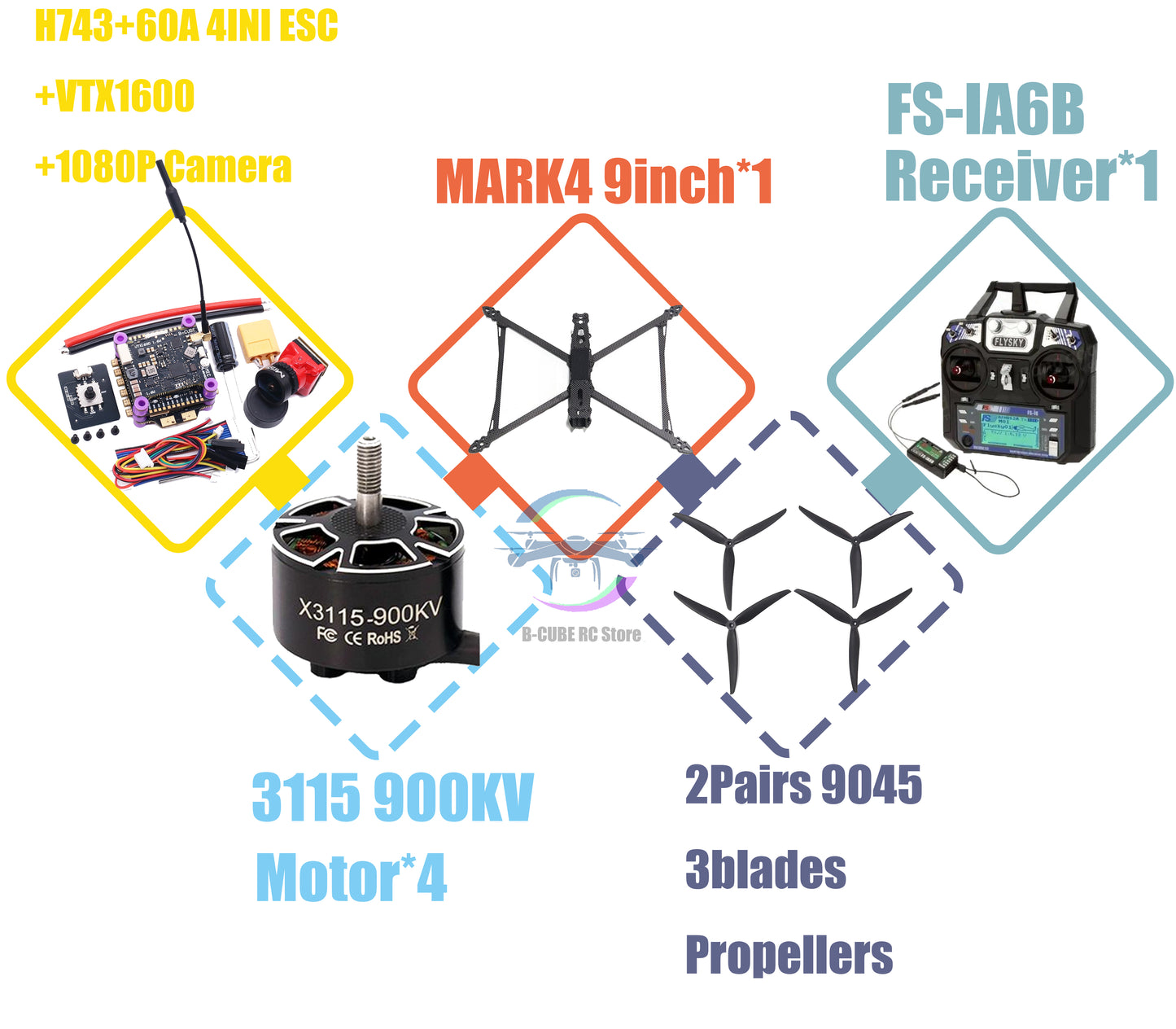

Модель: MAK4 V2 9 дюймов
Колесная база: 387 мм
Вес: около 220 г
Толщина нижней пластины: 3 мм
Толщина верхней пластины: 2 мм
Толщина держателя камеры: 6 мм
Толщина боковой панели камеры: 2,5 мм
Расстояние между отверстиями для крепления камеры: 19 мм
Расстояние между монтажными отверстиями составляет 20*20 мм и 30,5*30,5 мм
Шаг крепления управления полетом: 30,5*30,5 мм
Высота внутреннего пространства: 35 мм
Шаг отверстий для крепления двигателя: 16*16 мм и 19*19 мм
Модель: MAK4 V2 10 дюймов
Колесная база: 427 мм
Вес: около 227 г
Толщина нижней пластины: 3 мм
Толщина верхней пластины: 2 мм
Толщина держателя камеры: 6 мм
Толщина боковой панели камеры: 2,5 мм
Расстояние между отверстиями для крепления камеры: 19 мм
Расстояние между монтажными отверстиями составляет 20*20 мм и 30,5*30,5 мм
Шаг крепления управления полетом: 30,5*30,5 мм
Высота внутреннего пространства: 35 мм
Шаг отверстий для крепления двигателя: 16*16 мм и 19*19 мм
Стойка крепится внешними гайками, а не гайками, встроенными в карбоновую панель. Гайки, встроенные в карбоновую панель, склонны ослабевать во время полёта, поэтому использование внешних гаек более надёжно и безопасно. При креплении используйте внешние гайки.

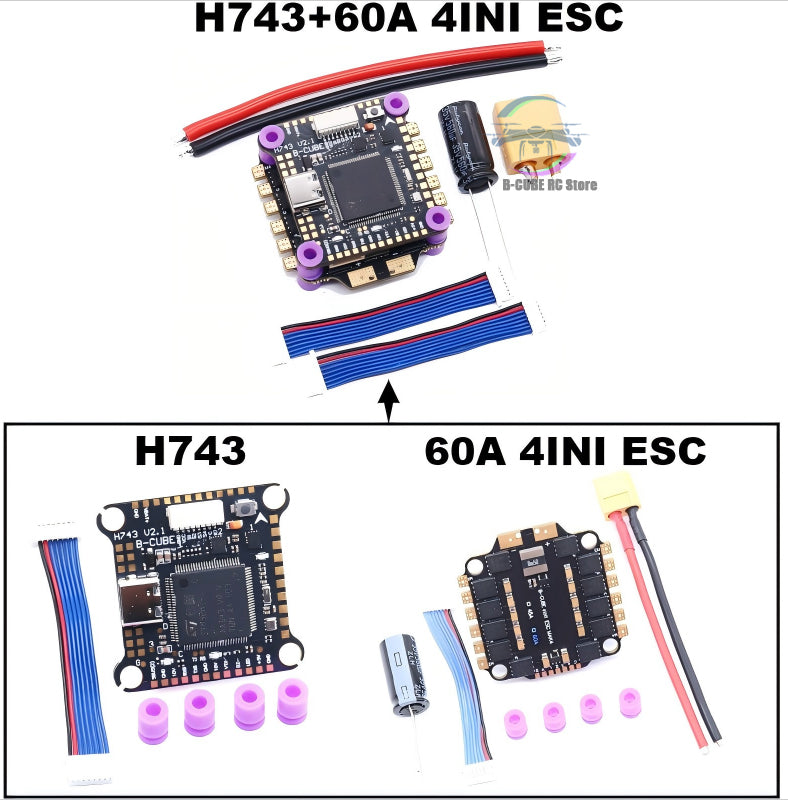

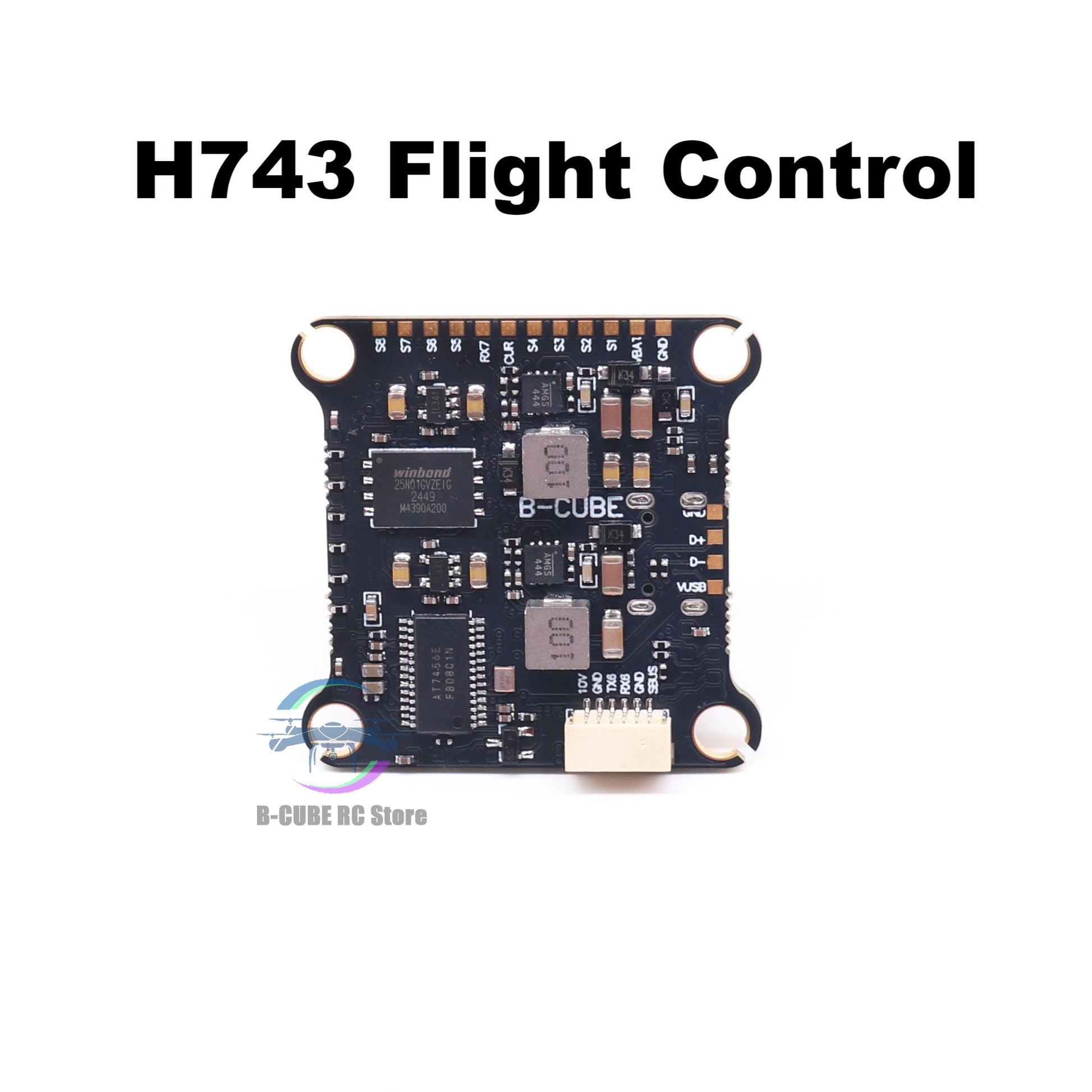

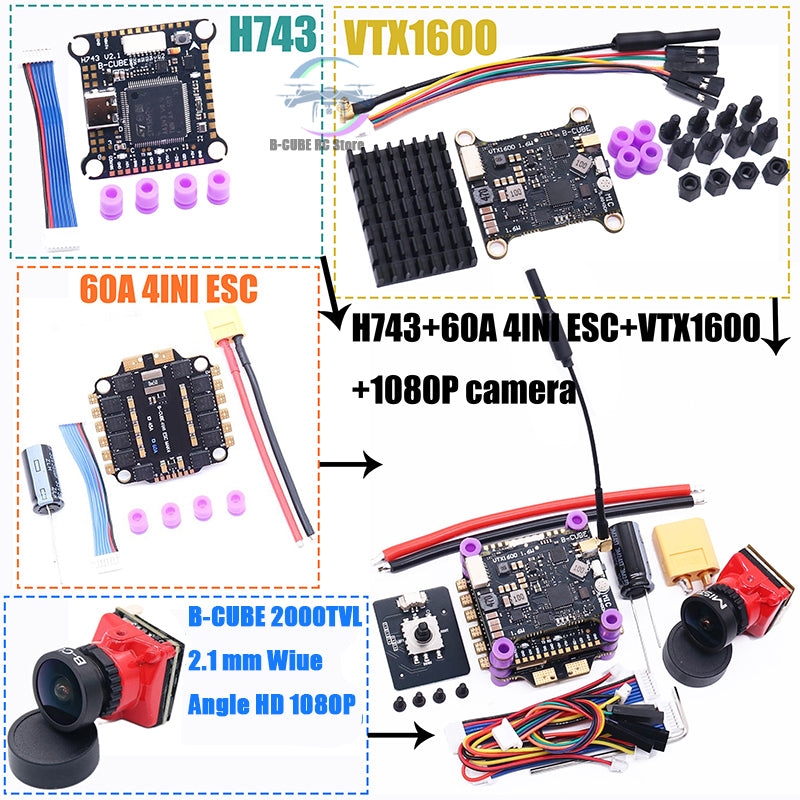

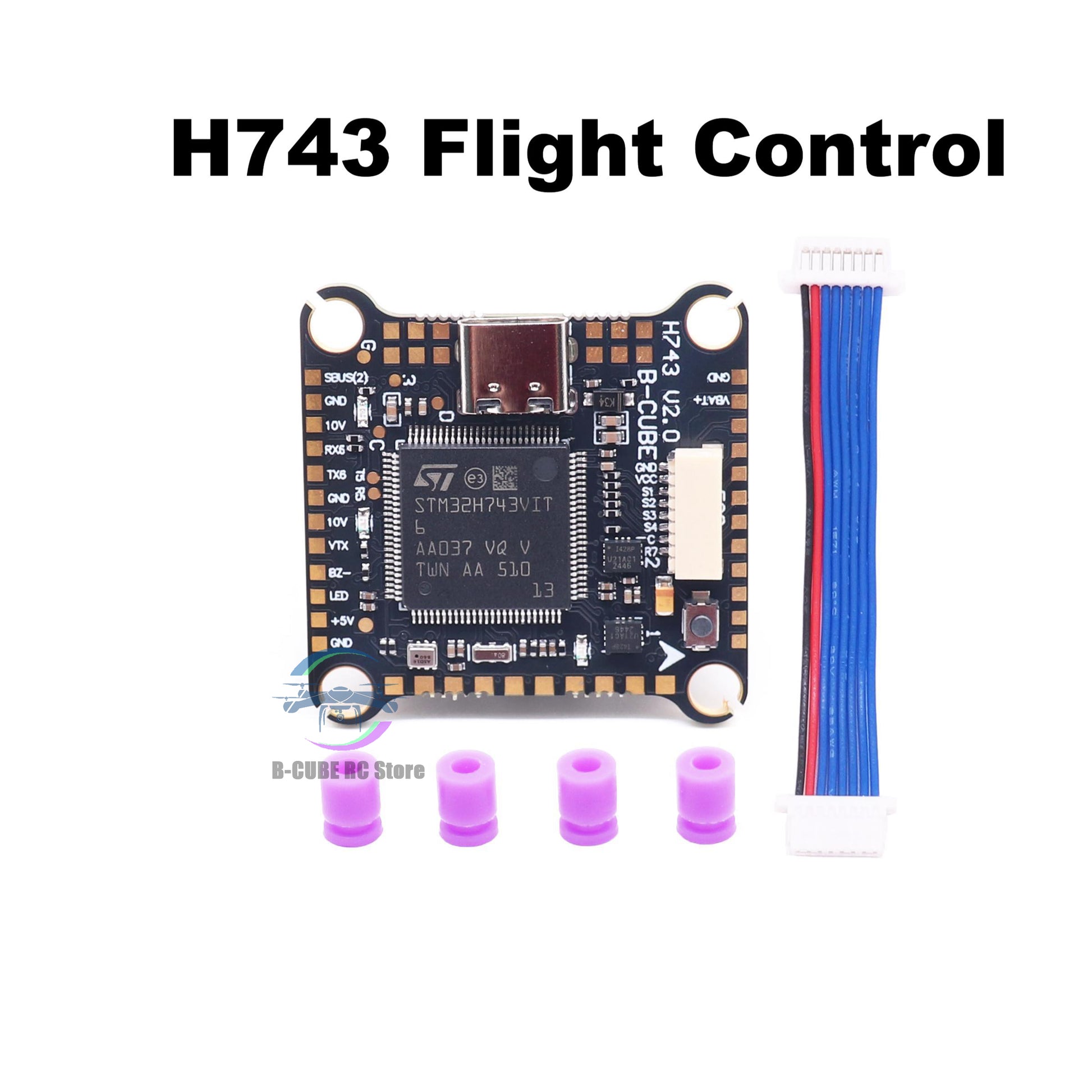

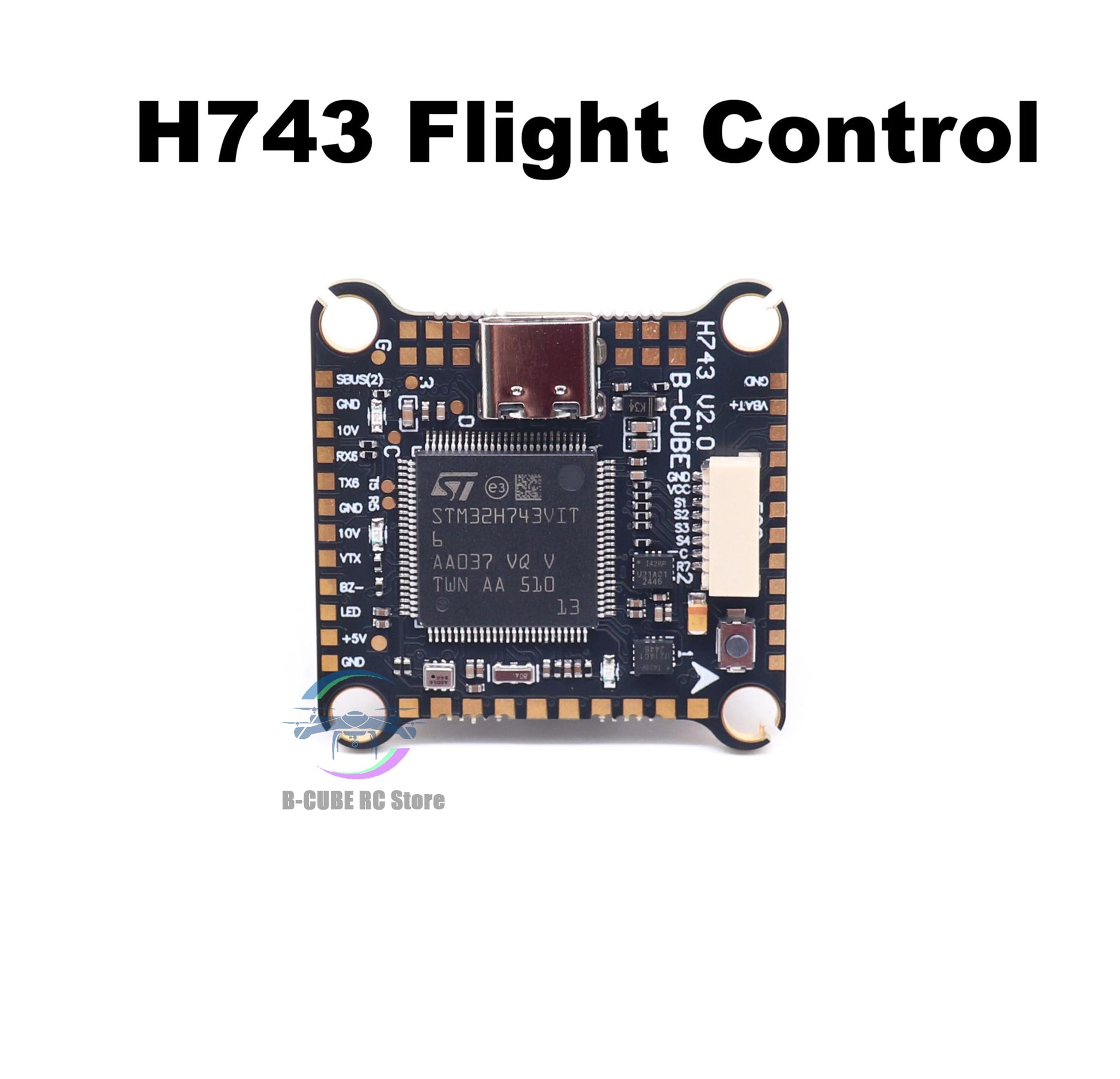

Контроллер полета B-CUBE H743
Функции:
- H743 — это миниатюрный полётный контроллер 3-6S 36x36 мм с флэш-памятью Blackbox объёмом 128 МБ и двумя аккумуляторами BEC 5 В и 10 В. Простота обслуживания и низкий уровень помех.
- Печатная плата изготовлена из высококачественного композитного материала, обладающего повышенной токовой стойкостью и хорошим теплоотводом. МОП-транзисторы изготовлены из импортного МОП-транзистора с высоким токовыделением, характеризующегося низким энергопотреблением, длительным сроком службы и высокой нагрузочной способностью.
- Используются промышленные LDO-стабилизаторы, устойчивые к высоким температурам. Высококачественные конденсаторы, высокая фильтрующая способность.
- Интеллектуальное управление: контроллер оснащен встроенной малошумной кнопкой, которой можно управлять дистанционно одной кнопкой.
- Максимальная мощность: OSD позволяет управлять дроном с максимальной скоростью и точностью, обеспечивая при этом более плавный полет.
Описания:
H743 — это серьёзное обновление, предлагающее улучшенные характеристики и точность. Увеличенная вычислительная мощность обеспечивает более быстрый отклик и улучшенную стабильность полёта. Инерциальный измерительный блок (IMU) был модернизирован до двух ICM-42688-P, что обеспечивает меньший уровень шума, более высокую чувствительность и лучшую устойчивость к вибрации. Эти усовершенствования обеспечивают более точное управление полётом, превосходные характеристики гироскопа и большую надёжность. Разработанный для высокоскоростных FPV-приложений, H743 обеспечивает более плавный полёт, быструю реакцию и исключительную управляемость в сложных условиях.
Технические характеристики:
l Чип: STM32H743VIT6(480MHZ)
l Гироскоп: ICM-42688-P*2
l Барометр: DPS310
l Чип OSD: AT7456E
l Черный ящик: 128 мм
l Программа LED:Поддержка
l BB buzzer:Поддержка
Входное напряжение: 3-6S
l Разъем I2C: поддержка
l BEC:5В/2.5А
l BEC:10 В/2,0 А
l Вход кулачка: поддержка
л USART:UART1,UART2.UART3.UART4.UART6.UART7
l Приемник: ELRS(CRSF).TBS(CRSF).SBUS.IBUS.DSM2.DSMX
GPS :ДА
КОМПАС :ДА
l HD O3:ДА
l Сигнал ESC: Dshoot150.Dshot300,Dshot600
USB : TYPE-C
l Текущий порт:Да.
Датчик напряжения : Да
l Прошивка: cleanflight/betaflight/inav/ardupilot
l Прошивка FC: betaflight_4.5.2_STM32H743_JHEH743_HD.hex/ inav_8.0.1_JHEMCUH743HD.hex / arducopter4.6_with_bl.hex
l Монтажное отверстие: 30,5*30,5*4 мм
Размер платы : 36*36 мм
Вес : 7,9 г
BLHELI_S 60A 4IN1 3-6S Бесщеточный регулятор скорости
BLHELI_S 60A 4IN1 3-6S Бесщеточный регулятор скорости
Размер: 41*39,5*5 мм
Расстояние между отверстиями: 30,5*30,5/5 мм
Вес: 13 г
Входное напряжение: LIPO 2-6S
Постоянный ток: 60А
Максимальный ток: 70А (5 секунд)
Прошивка: BLS J_H_30_REV16_7
Поддержка управляющего сигнала: DShot300-600/Multishot/Oneshot/PWM
Датчик тока: Поддержка
В ESC имеются фильтрующие конденсаторы для подавления передачи электродвижущей силы, стабилизации напряжения аккумулятора и защиты компонентов прецизионного управления ESC vuelo.

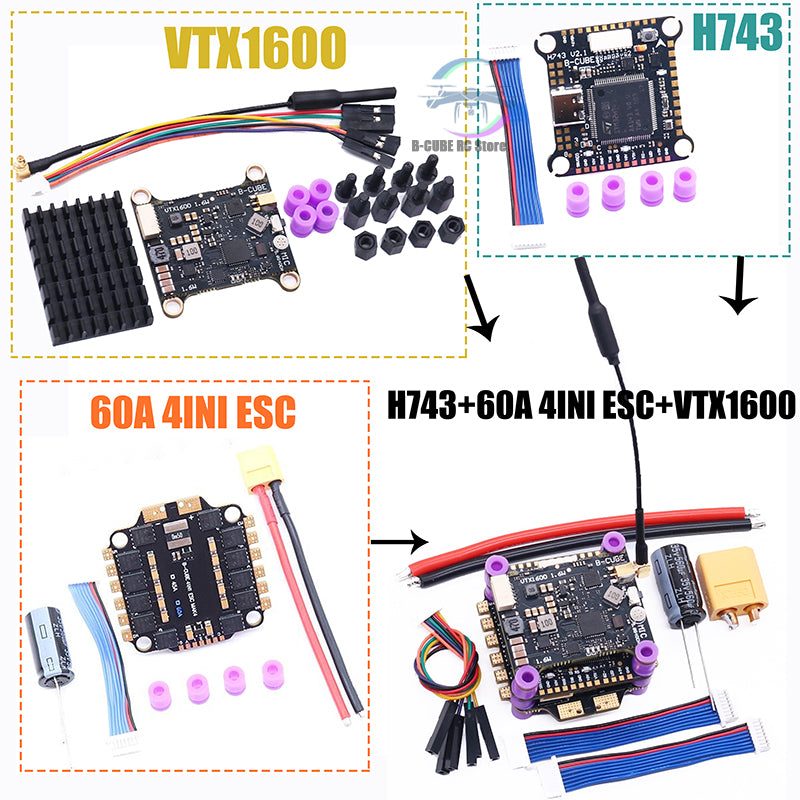

Видеопередатчик VTX1600 1,6 Вт
Внимание: Перед включением питания обязательно надежно подключите антенну, иначе она сгорит при включении.
VTX1600 нагревается во время работы, что является нормальным явлением. Не прикасайтесь к нему руками, чтобы избежать ожогов. Чем выше мощность, тем больше тепла он выделяет. Печатная плата изготовлена из высококачественных материалов, изготовленных по индивидуальному заказу, и высокие температуры не приведут к её перегоранию. VTX1600 следует размещать вдали от системы управления полётом, в хорошо проветриваемом месте на дроне. Модуль рассеивания тепла должен быть направлен вверх и находиться в хорошо проветриваемом месте для обеспечения непрерывного отвода тепла.
Поддержка ручной регулировки мощности и частоты, поддержка настройки параметров OSD протокола IRC. Встроенный микрофон для передачи звука в реальном времени.
Короткое нажатие для настройки канала (соответствует синему индикатору, 1–8, всего 8 раз) Длительное нажатие в течение 2 секунд для настройки группы (соответствует зеленому индикатору, A, B, E, F, R, всего 5 раз)
Нажмите и удерживайте в течение 5 секунд, чтобы отрегулировать мощность (соответствует красному индикатору, всего 5 раз)
Длительное нажатие более 10 секунд позволит открыть 11 запрещенных каналов США.
По умолчанию не выводятся запрещенные каналы США: 5705,5685,5665,5885,5905,5880,5658,5695,5732,5880,5917
Загрузите таблицу VTX отсюда: https://github.com/BCUBE-RC/VTX/archive/refs/tags/vtx1600.zip
Выходная мощность по умолчанию: 5865 МГц (5,865 ГГц)/1,6 Вт
Модель: VTX1600
Частота: 5645-5945 МГц
Входное напряжение: 7-26 В
Выходное напряжение: 5 В/1 А
Канал: 40CH
Мощность передачи: PIT/25MW/200/400/800/1600MW
Габаритные размеры: 36 * 36 мм
Отверстие для винта: 30,5 * 30,5 мм
Диаметр отверстия: 3 мм
Вес: 7,3 г
Список упаковки:
Плата VTX1600 * 1
Амортизирующий мяч *4
Фиксированная нейлоновая колонна *4
Модуль отвода тепла *1
Антенна 5.8G 5DB *1
Кабель с разъемом 6P * 1,0MM * 1
Описание:
Модель: FPV-камеры MINI MS-1672
Сенсор: 1/1/8 "CMOS D1080H
Горизонтальное разрешение: 2000ТВЛ
Горизонтальное поле зрения: 165
Объектив: объектив 2,1 мм
Формат видео: NTC&PAL (настраивается)
Масштаб изображения: 4:3&16:9 (автоматическое распознавание)
Широкий динамический диапазон: Super WDR
Шумоподавление: 3DNR
Низкая освещенность: 0,001люкс
Видеовыход: CVBS
День и ночь: внешний/внутренний/черно-белый/цветной
Язык: (английский/китайский/традиционный китайский/pyccnna)
ESOABIK/TTASSNO/FRABCAUS/
POSDIM/PORTUGUES/Japanese
Электронный затвор: PAL: 1/50-100000NTSC: 1/60-100000
Широкий диапазон входного напряжения: 5–36 В
Рабочая температура: -20-60
Вес: 110 г
Размеры: 19 * 19 * 19 мм
Разрешение: 960 * 1080
Особенность:
Модернизированная широкоугольная HD 1080P CCD PAL/NTSC FPV-камера Mista 2000TVL 2,1 мм с переключением 16:9 OSD.
В комплект входит: 1 модернизированная камера Mista FPV
