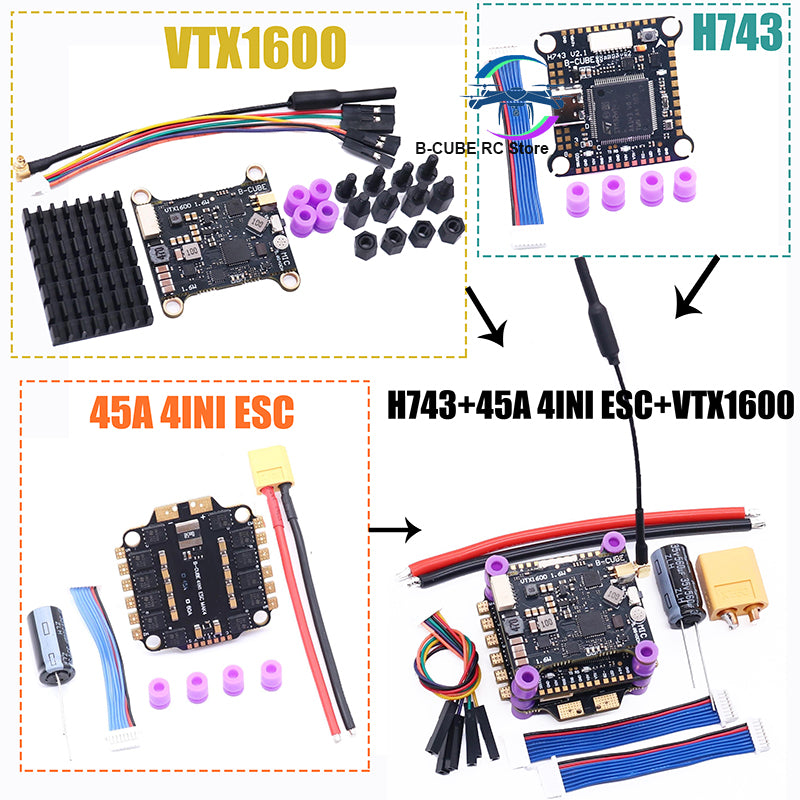

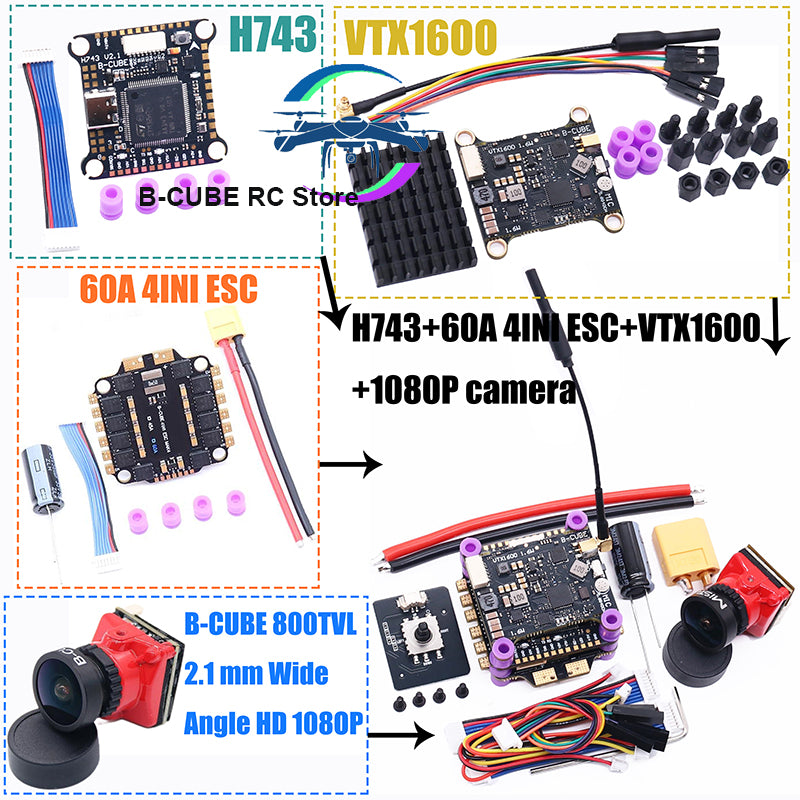

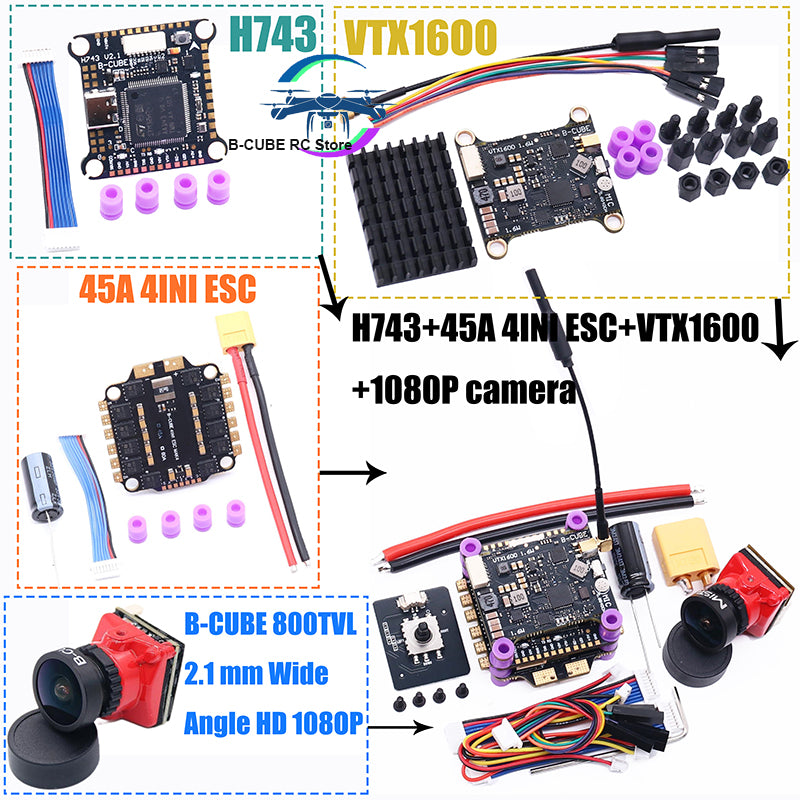

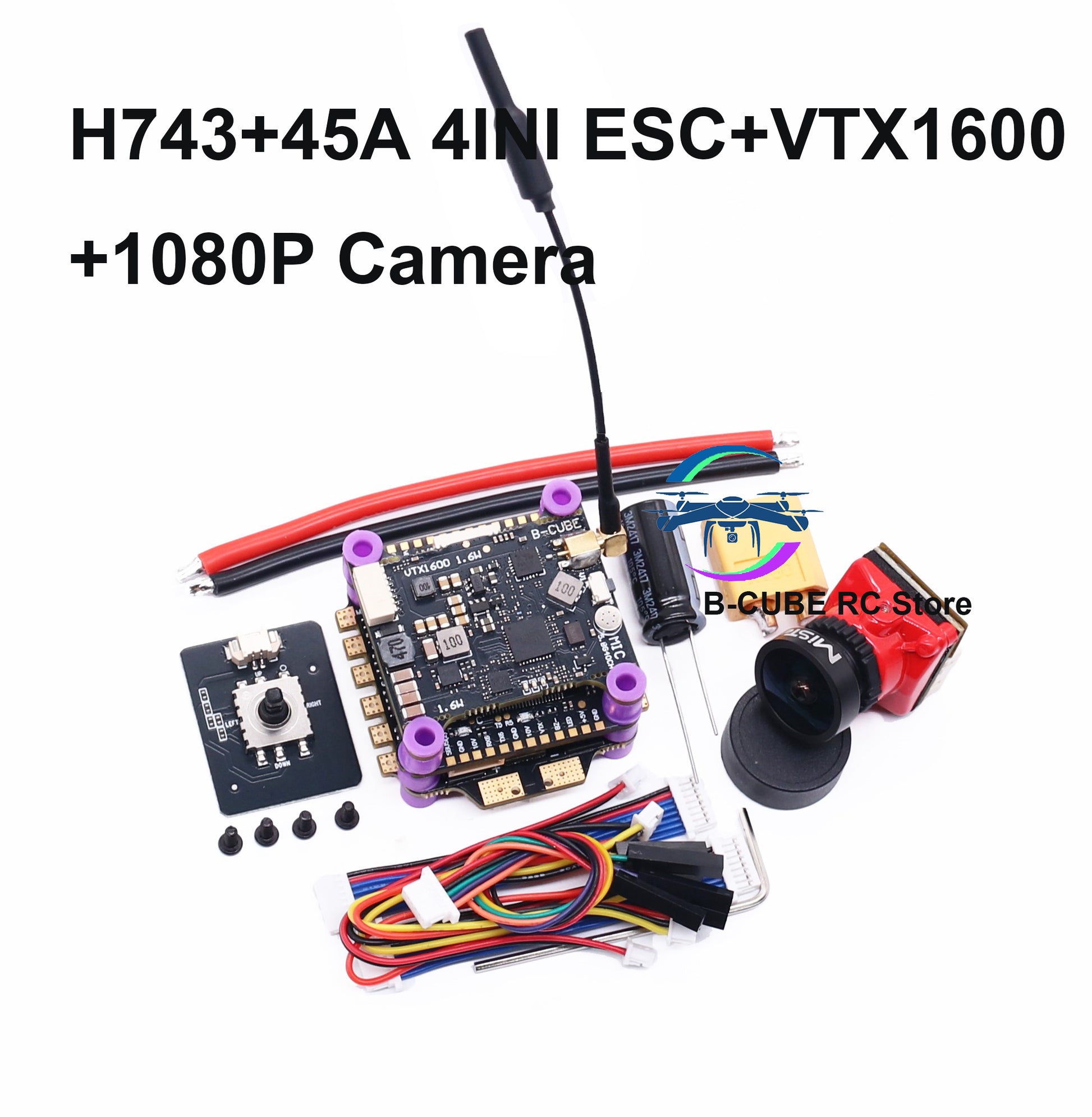

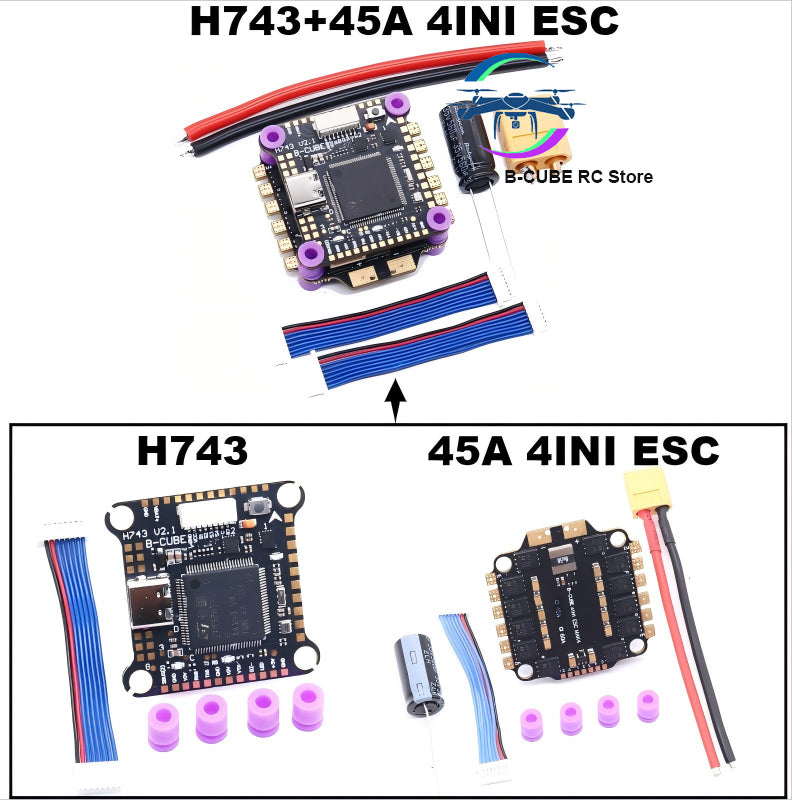

Управление полетом H743 45A/60A 4INI ESC VTX1600 1080P камера ArdupilotI APM NAV Betaflight полетный контроллер RC Drone FPV

$31.00 USD

Распродажа Продано

Цвет Управление полетом H743 H743 45A 4INI ESC H743 45A VTX1600 H743 45A Пакет А H743 60A 4INI ESC H743 60A VTX1600 H743 60A Пакет А

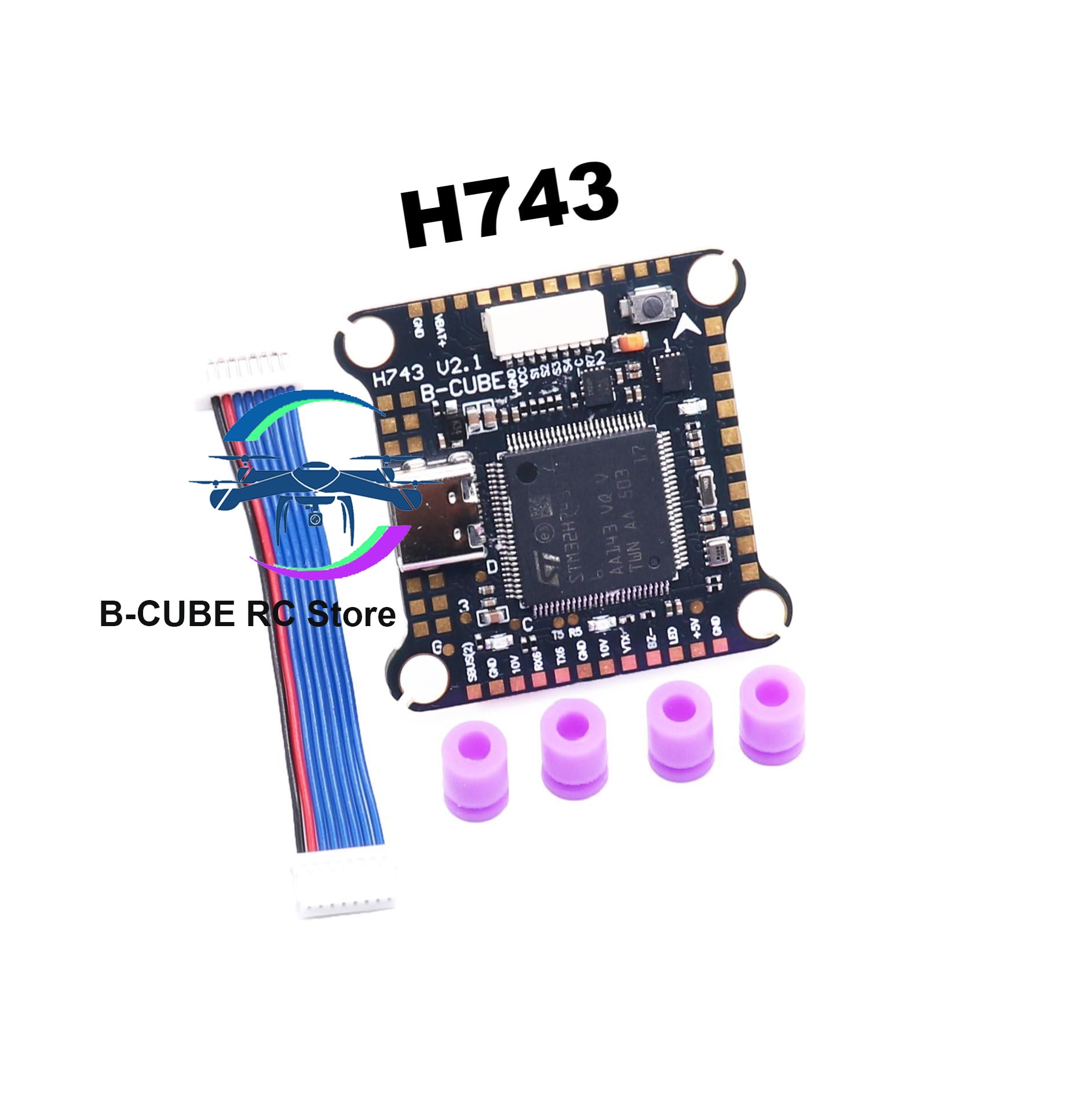

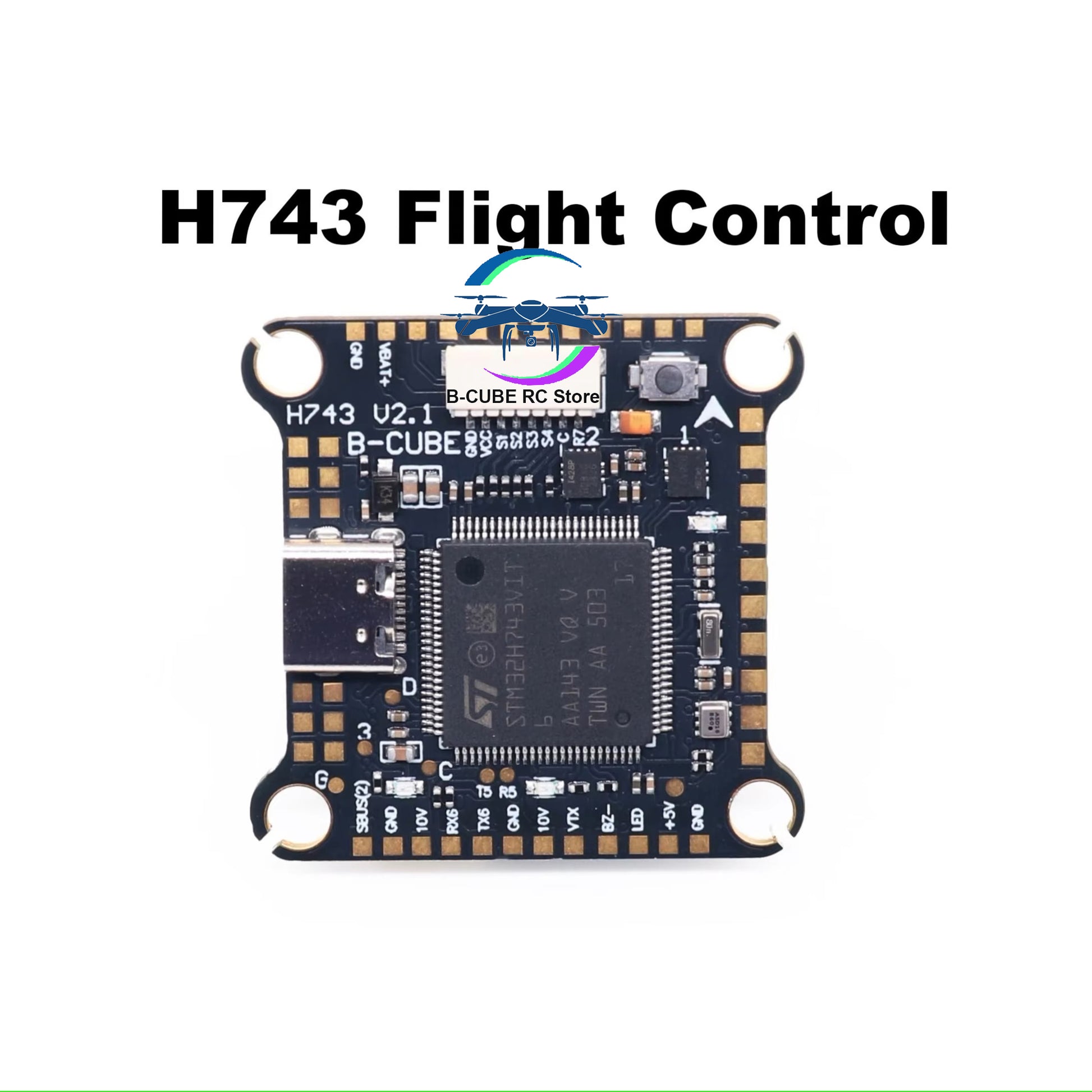

Контроллер полета B-CUBE H743

Функции:

1. H743 — это миниатюрный полётный контроллер 3-6S 36x36 мм с флэш-памятью Blackbox объёмом 128 МБ и двумя аккумуляторами BEC 5 В и 10 В. Простота обслуживания и низкий уровень помех.

2. Печатная плата изготовлена из высококачественного композитного материала, обладающего высокой токовой стойкостью и хорошим теплоотводом. МОП-транзисторы изготовлены из импортного МОП-транзистора с высоким токовыделением, низким энергопотреблением, длительным сроком службы и высокой нагрузочной способностью.

3. Использование LDO-стабилизатора промышленного класса, высокая термостойкость. Высококачественные конденсаторы, высокая фильтрующая способность.

4. Интеллектуальное управление: контроллер имеет встроенную малошумную кнопку, которой можно управлять дистанционно одной кнопкой.

5. Максимальная мощность: OSD позволяет управлять дроном с максимальной скоростью и точностью, обеспечивая при этом более плавный полет.

Описания:

H743 — это серьёзное обновление, предлагающее улучшенные характеристики и точность. Увеличенная вычислительная мощность обеспечивает более быстрый отклик и улучшенную стабильность полёта. Инерциальный измерительный блок (IMU) был модернизирован до двух ICM-42688-P, что обеспечивает меньший уровень шума, более высокую чувствительность и лучшую устойчивость к вибрации. Эти усовершенствования обеспечивают более точное управление полётом, превосходные характеристики гироскопа и большую надёжность. Разработанный для высокоскоростных FPV-приложений, H743 обеспечивает более плавный полёт, быструю реакцию и исключительную управляемость в сложных условиях.

Технические характеристики:

l Чип: STM32H743VIT6(480MHZ)

l Гироскоп: ICM-42688-P*2

l Барометр: DPS310

l Чип OSD: AT7456E

l Черный ящик: 128 мм

l Программа LED:Поддержка

l BB buzzer:Поддержка

Входное напряжение: 3-6S

l Разъем I2C: поддержка

l BEC:5В/2.5А

l BEC:10 В/2,0 А

l Вход кулачка: поддержка

л USART:UART1,UART2.UART3.UART4.UART6.UART7

l Приемник: ELRS(CRSF).TBS(CRSF).SBUS.IBUS.DSM2.DSMX

GPS :ДА

КОМПАС :ДА

l HD O3:ДА

l Сигнал ESC: Dshoot150.Dshot300,Dshot600

USB : TYPE-C

l Текущий порт:Да.

Датчик напряжения : Да

l Прошивка: cleanflight/betaflight/inav/ardupilot

l Прошивка FC: betaflight_4.5.2_STM32H743_JHEH743_HD.hex/ inav_8.0.1_JHEMCUH743HD.hex / arducopter4.6_with_bl.hex

l Монтажное отверстие: 30,5*30,5*4 мм

Размер платы : 36*36 мм

Вес : 7,9 г

BLHELI_S 45A/60A 4IN1 3-6S бесщеточный регулятор скорости

BLHELI_S 45A 4IN1 3-6S Бесщеточный ESC

Размер: 41*39,5*5 мм

Расстояние между отверстиями: 30,5*30,5/5 мм

Вес: 13 г

Входное напряжение: LIPO 2-6S

Постоянный ток: 45А

Максимальный ток: 50А (10 секунд)

Процессор: EFM8BB21F16G

Прошивка: BLS J_H_30_REV16_7

Поддержка управляющего сигнала: DShot300-600/Multishot/Oneshot/PWM

Датчик тока: Поддержка

В ESC имеются фильтрующие конденсаторы для подавления передачи электродвижущей силы, стабилизации напряжения аккумулятора и защиты компонентов прецизионного управления ESC vuelo.

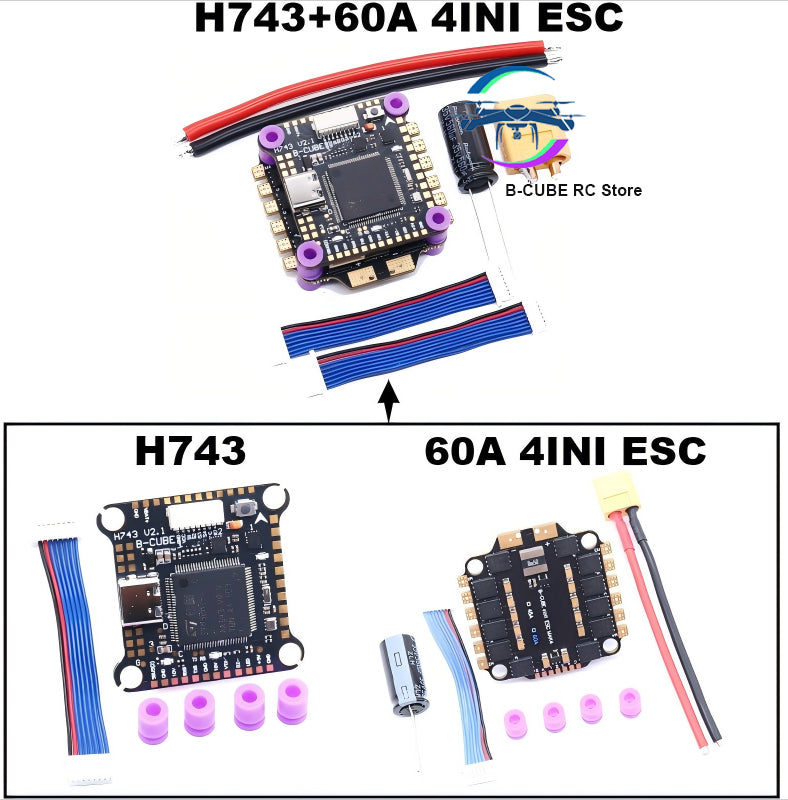

BLHELI_S 60A 4IN1 3-6S Бесщеточный регулятор скорости

Размер: 41*39,5*5 мм

Расстояние между отверстиями: 30,5*30,5/5 мм

Вес: 13 г

Входное напряжение: LIPO 2-6S

Постоянный ток: 60А

Максимальный ток: 70А (5 секунд)

Прошивка: BLS J_H_30_REV16_7

Поддержка управляющего сигнала: DShot300-600/Multishot/Oneshot/PWM

Датчик тока: Поддержка

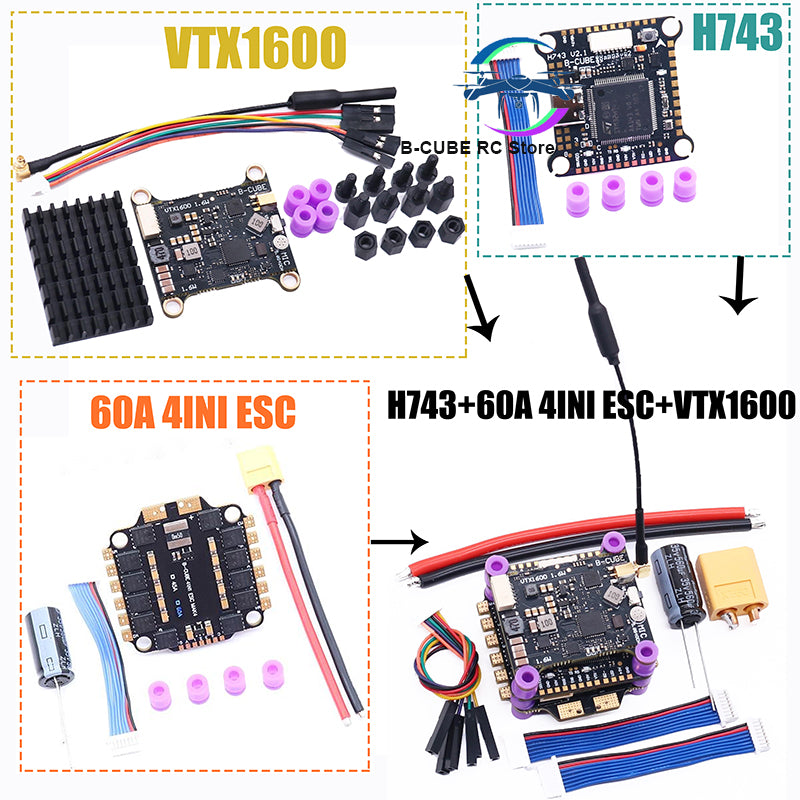

Видеопередатчик VTX1600 1,6 Вт

Внимание: Перед включением питания обязательно надежно подключите антенну, иначе она сгорит при включении.

VTX1600 нагревается во время работы, что является нормальным явлением. Не прикасайтесь к нему руками, чтобы избежать ожогов. Чем выше мощность, тем больше тепла он выделяет. Печатная плата изготовлена из высококачественных материалов, изготовленных по индивидуальному заказу, и высокие температуры не приведут к её перегоранию. VTX1600 следует размещать вдали от системы управления полётом, в хорошо проветриваемом месте на дроне. Модуль рассеивания тепла должен быть направлен вверх и находиться в хорошо проветриваемом месте для обеспечения непрерывного отвода тепла.

Поддержка ручной регулировки мощности и частоты, поддержка настройки параметров OSD протокола IRC. Встроенный микрофон для передачи звука в реальном времени.

Короткое нажатие для настройки канала (соответствует синему индикатору, 1–8, всего 8 раз). Длительное нажатие в течение 2 секунд для настройки группы (соответствует зеленому индикатору, A, B, E, F, R, всего 5 раз). Длительное нажатие в течение 5 секунд для настройки мощности (соответствует красному индикатору, всего 5 раз). Длительное нажатие более 10 секунд для открытия 11 запрещенных каналов США. По умолчанию запрещенные каналы США не выводятся: 5705, 5685, 5665, 5885, 5905, 5880, 5658, 5695, 5732, 5880, 5917.

Загрузите таблицу VTX отсюда: https://github.com/BCUBE-RC/VTX/archive/refs/tags/vtx1600.zip

Выход по умолчанию: 5865 МГц (5,865 ГГц)/1,6 Вт Модель: VTX1600 Частота: 5645–5945 МГц Входное напряжение: 7–26 В Выходное напряжение: 5 В/1 А Канал: 40 каналов Мощность передачи: PIT/25 МВт/200/400/800/1600 МВт Габаритные размеры: 36 * 36 мм Отверстие для винта: 30,5 * 30,5 мм Апертура винта: 3 мм Вес: 7,3 г

Список комплектации: Плата VTX1600 * 1 Амортизирующий шарик * 4 Фиксированная нейлоновая стойка * 4 Модуль рассеивания тепла * 1 Антенна 5.8G 5DB * 1 Кабель с разъемом 6P * 1.0MM * 1
