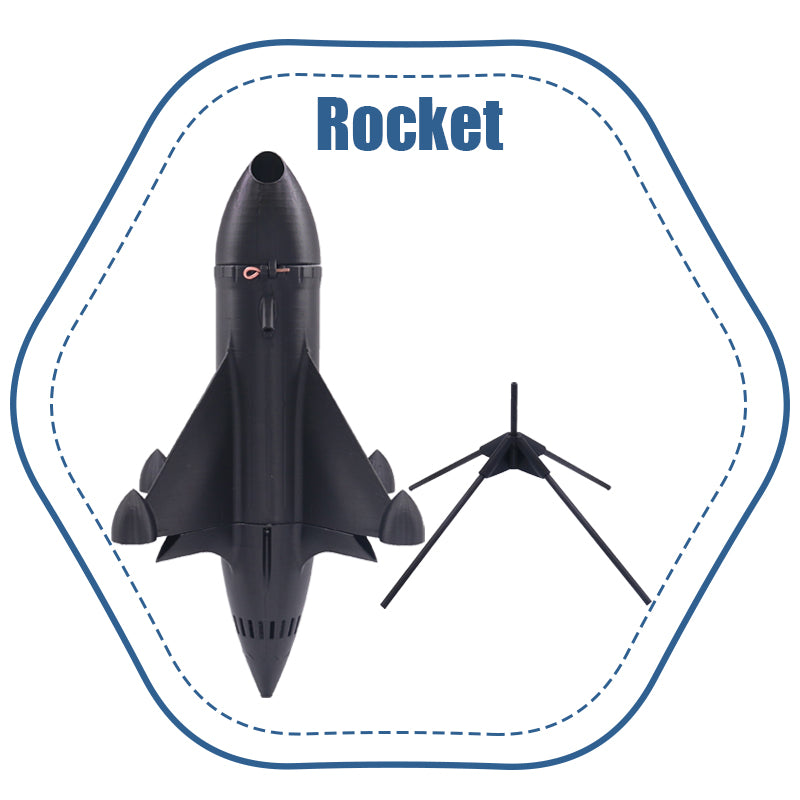

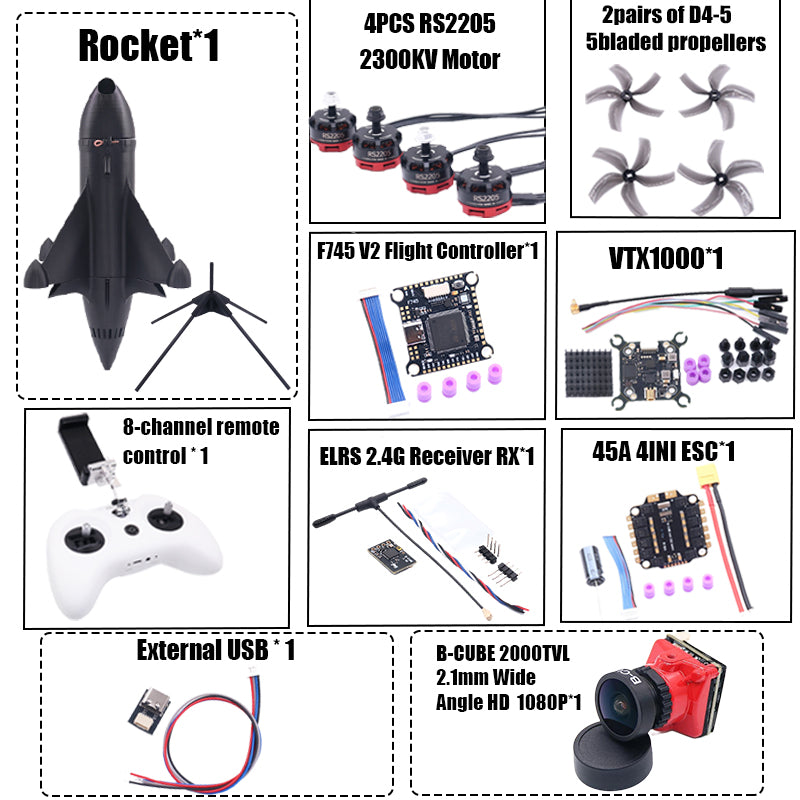

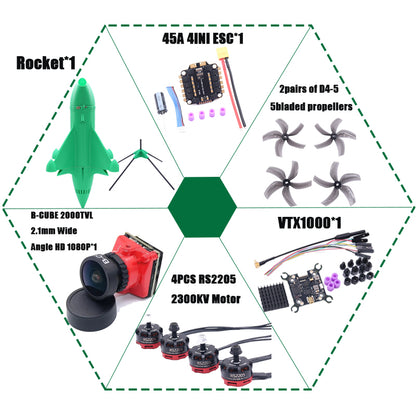

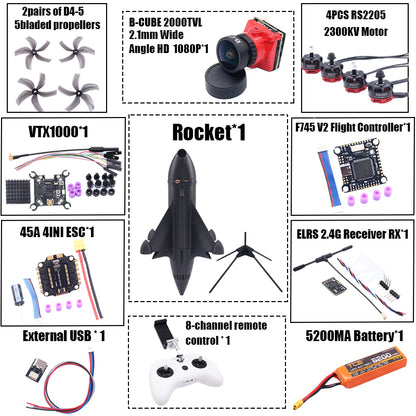

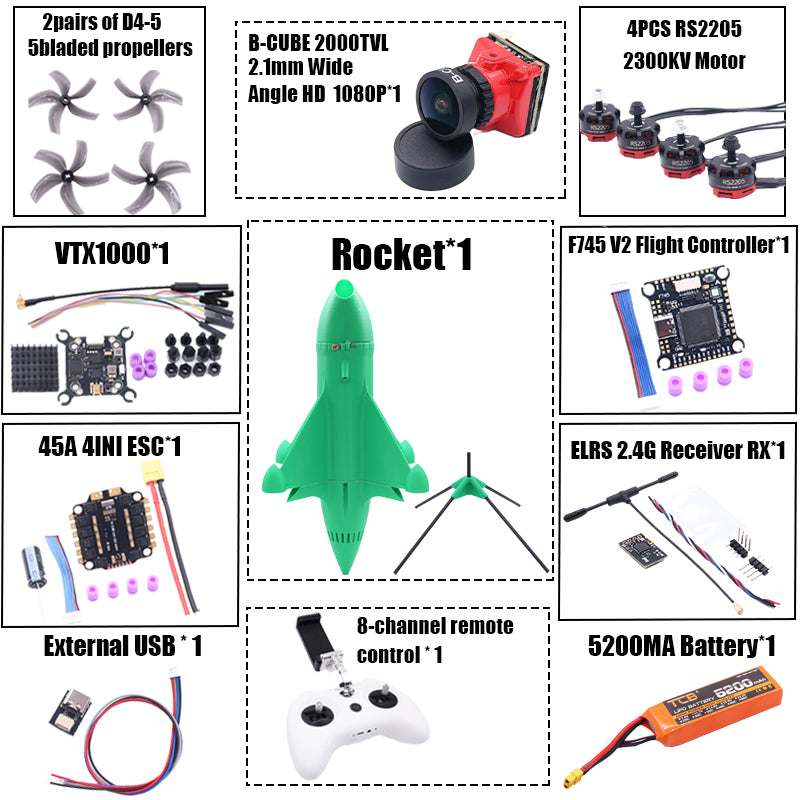

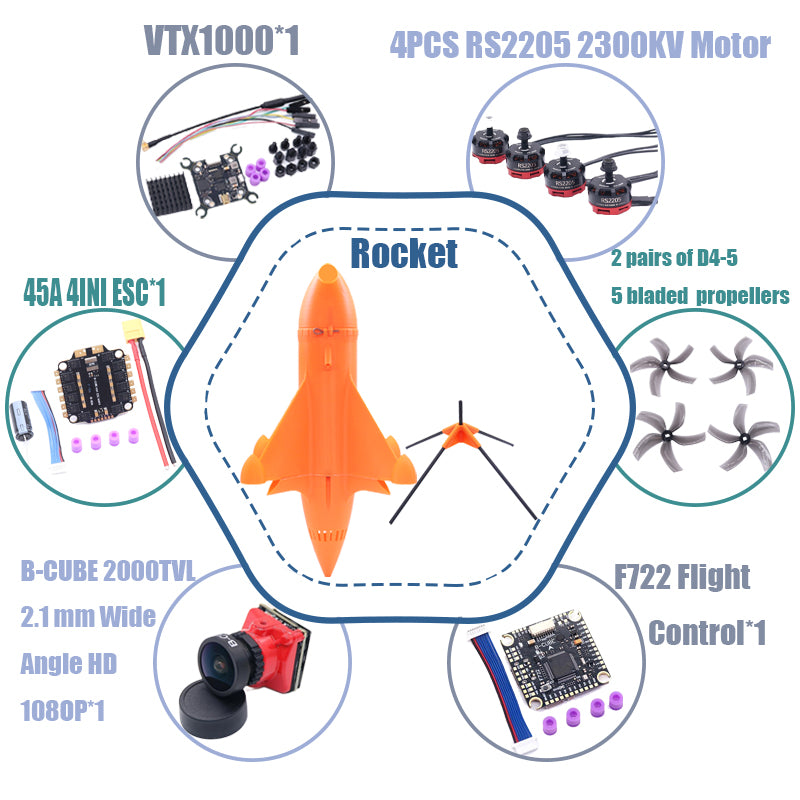

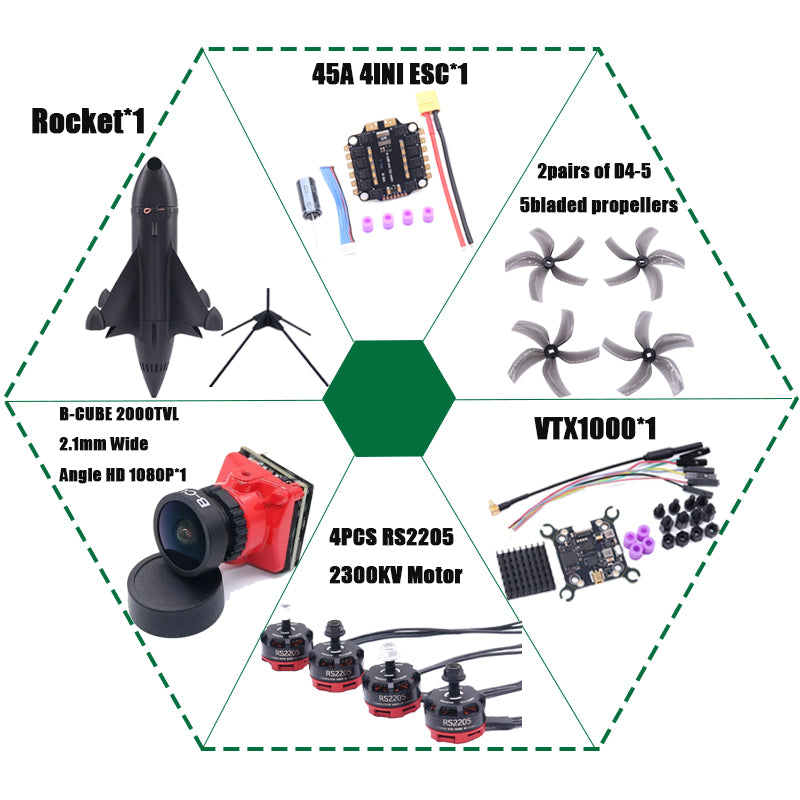

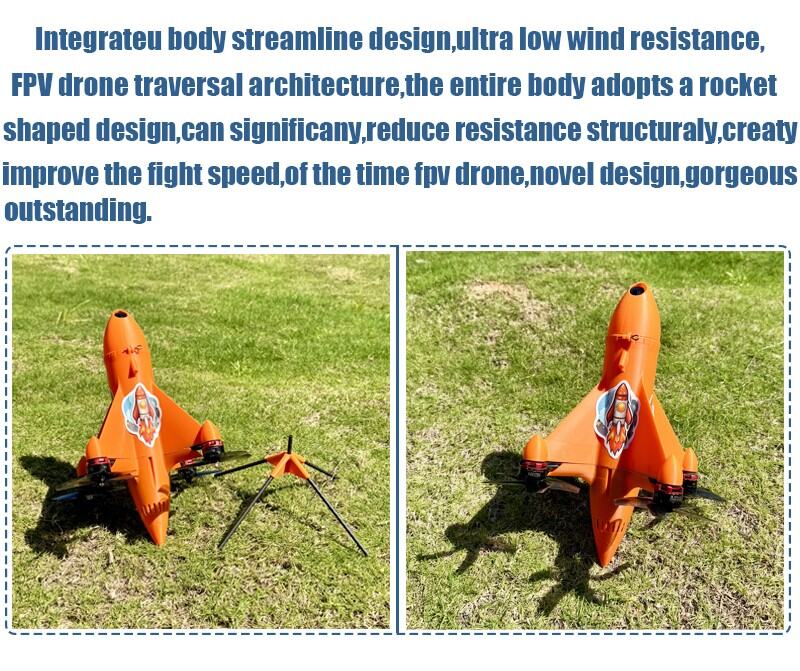

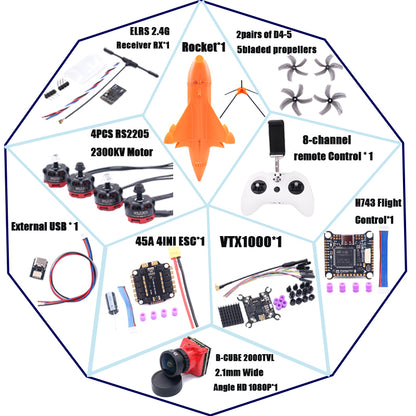

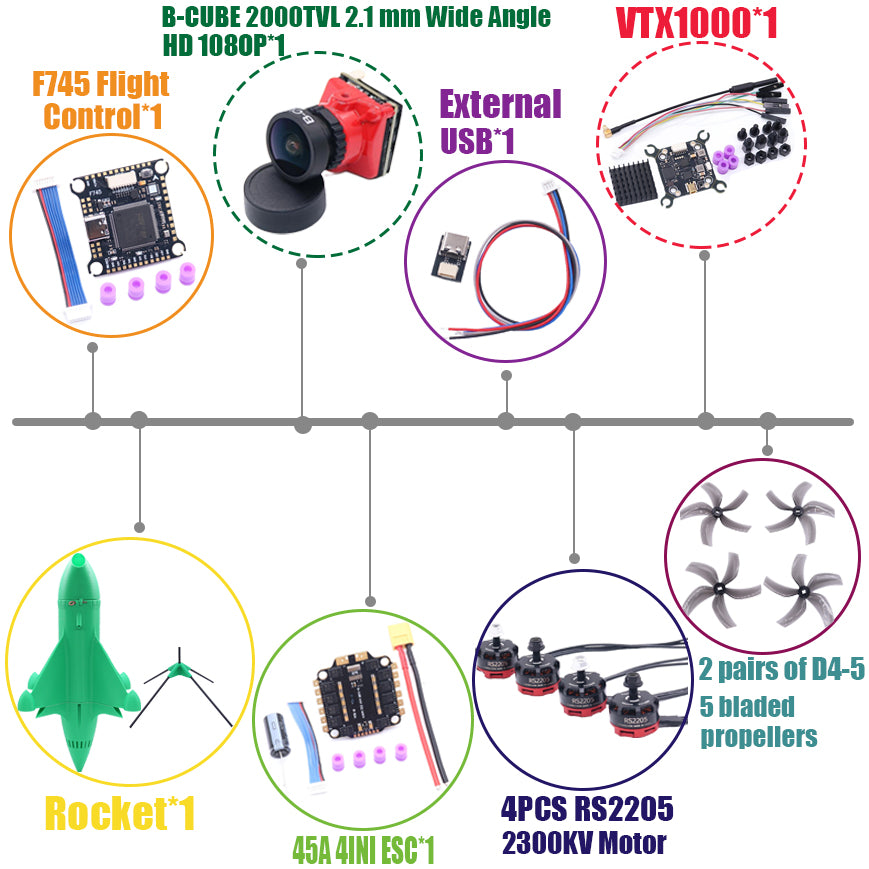

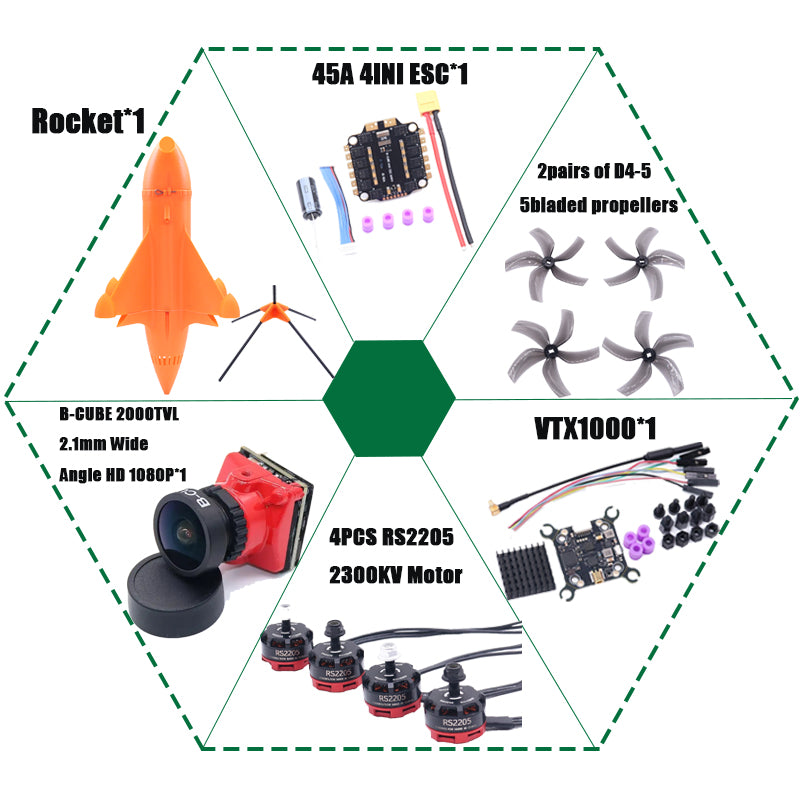

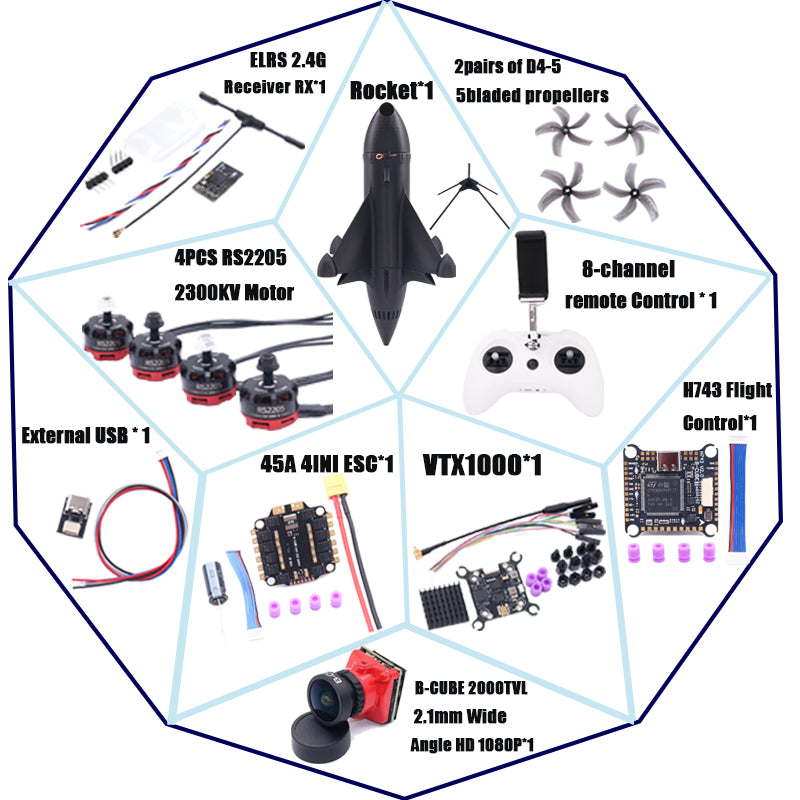

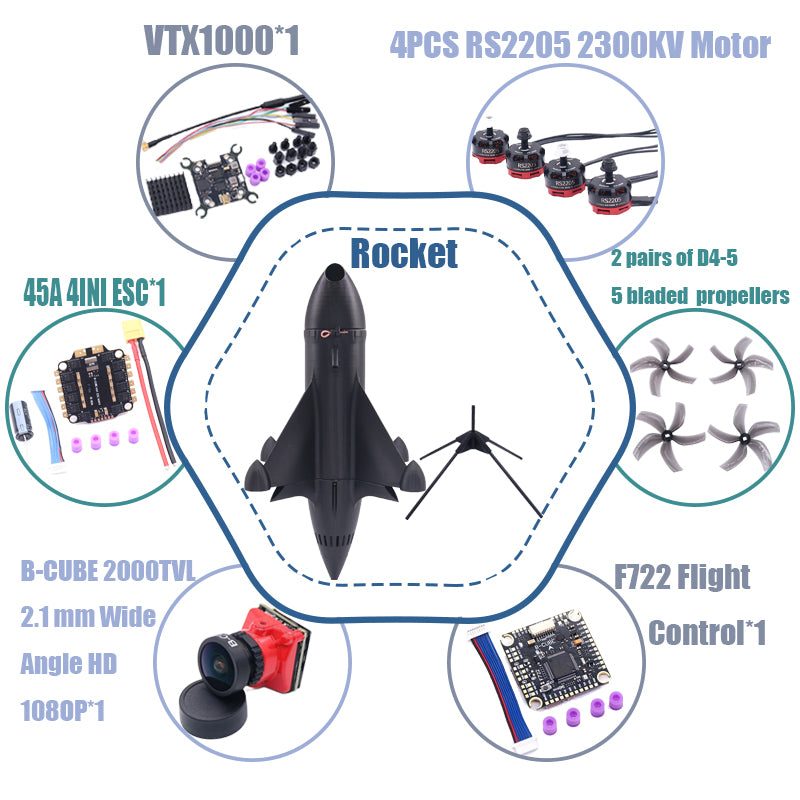

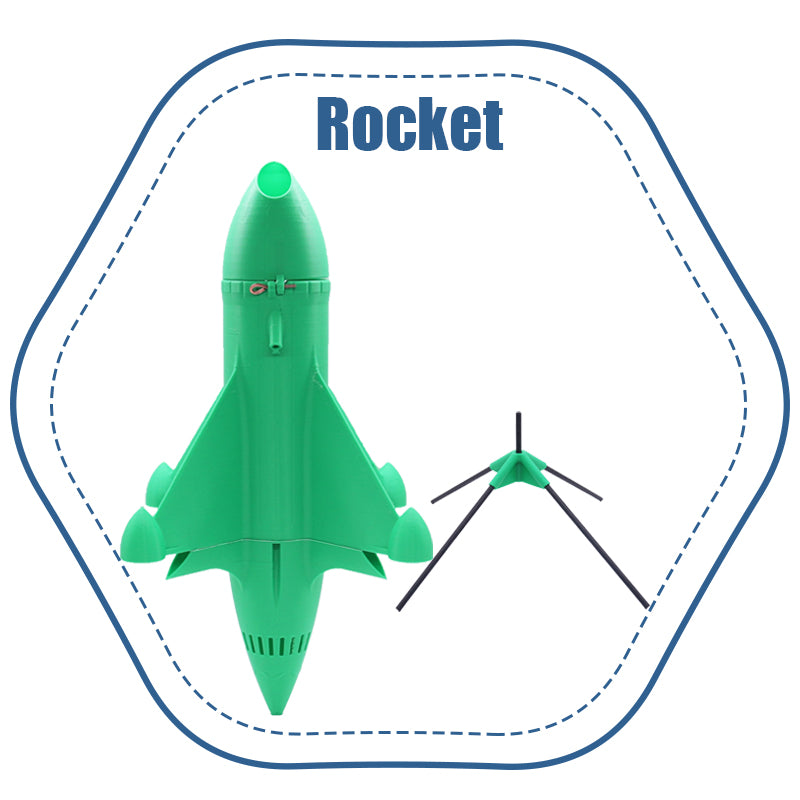

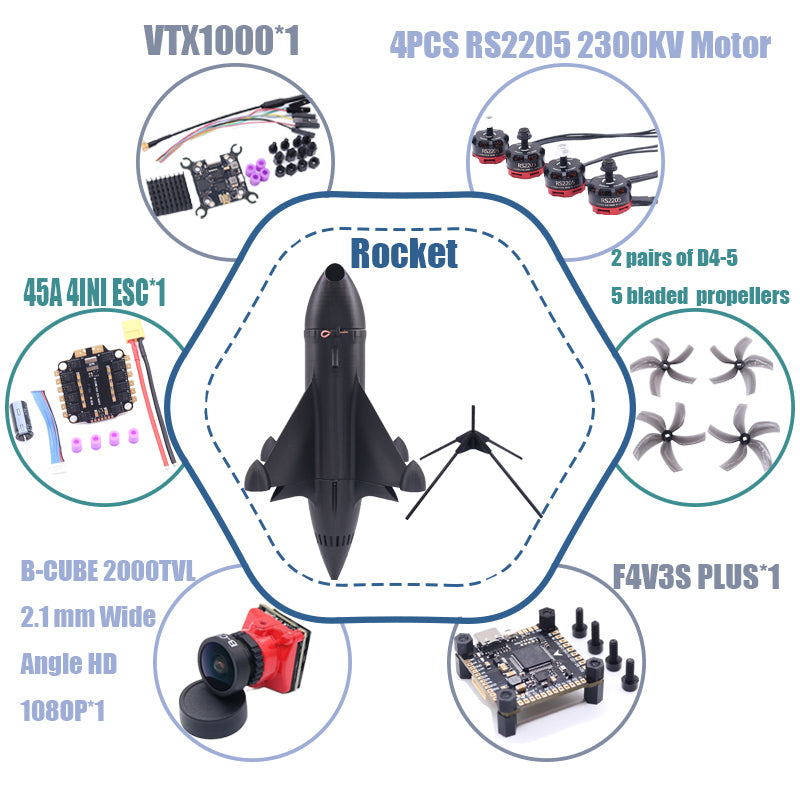

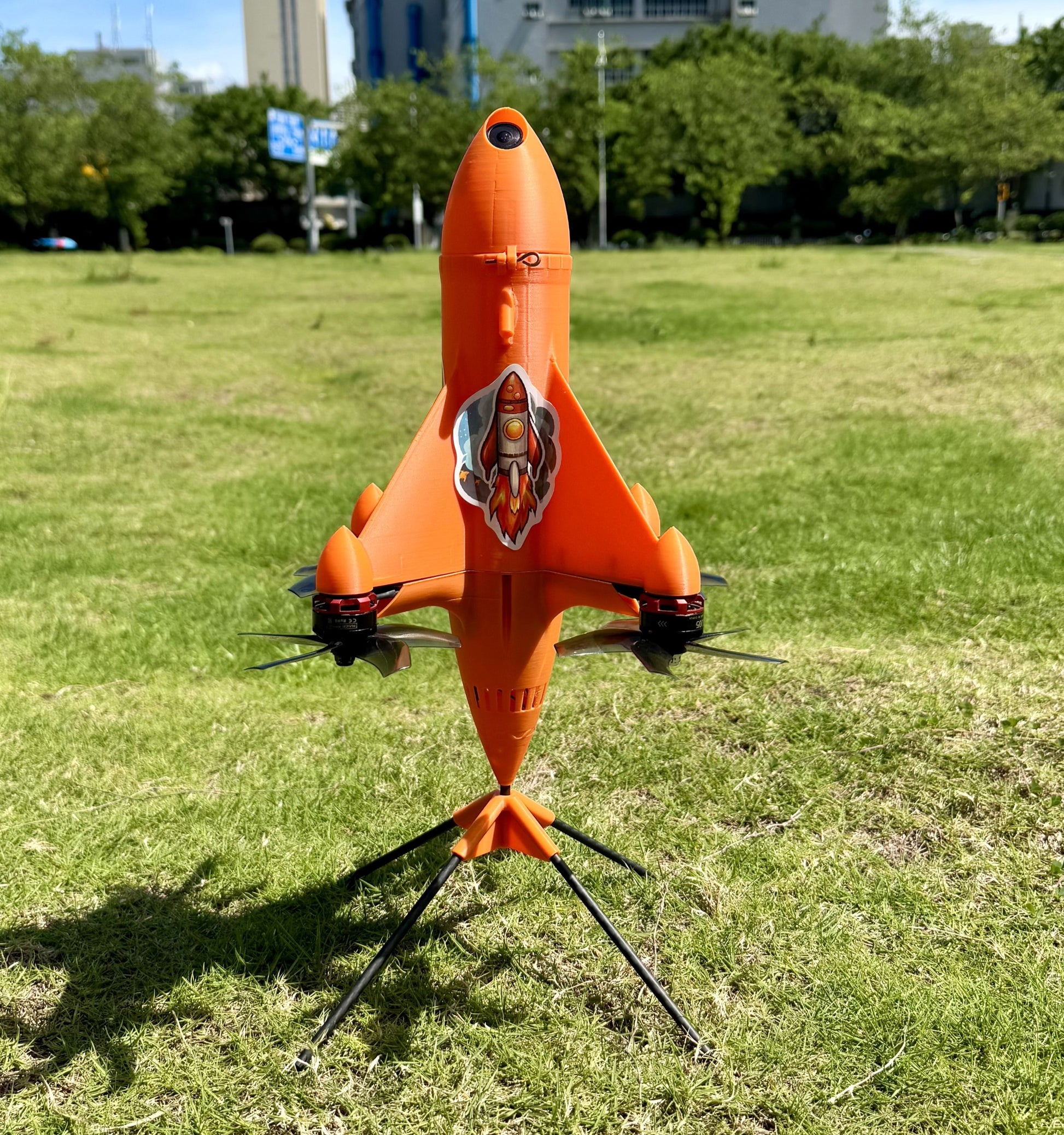

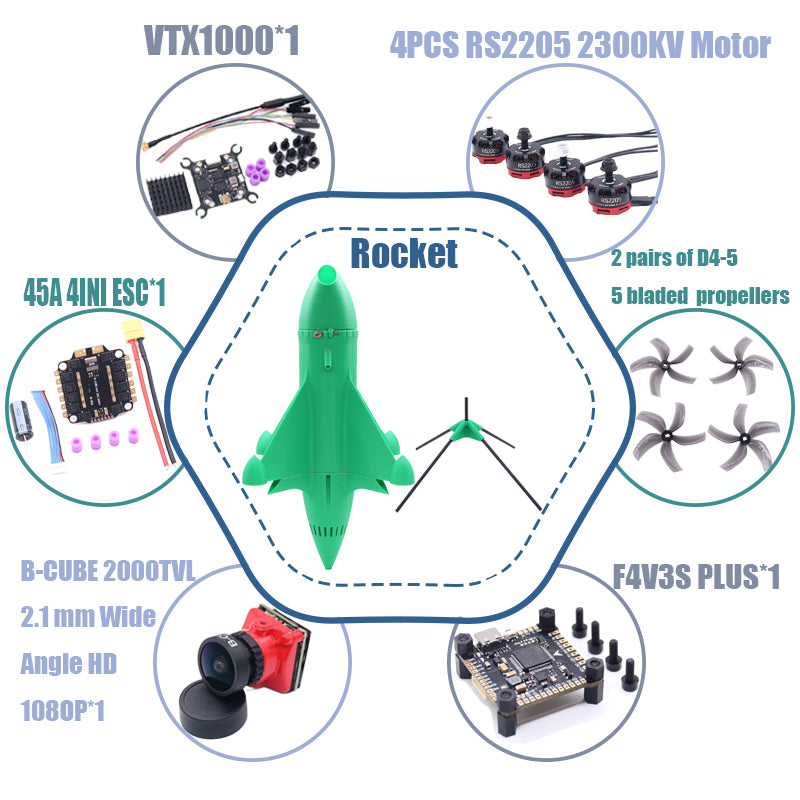

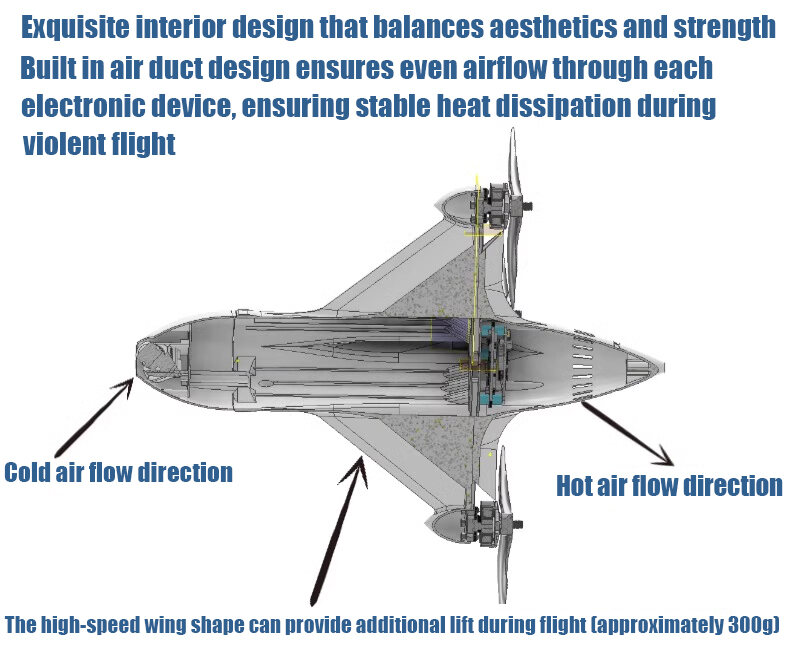

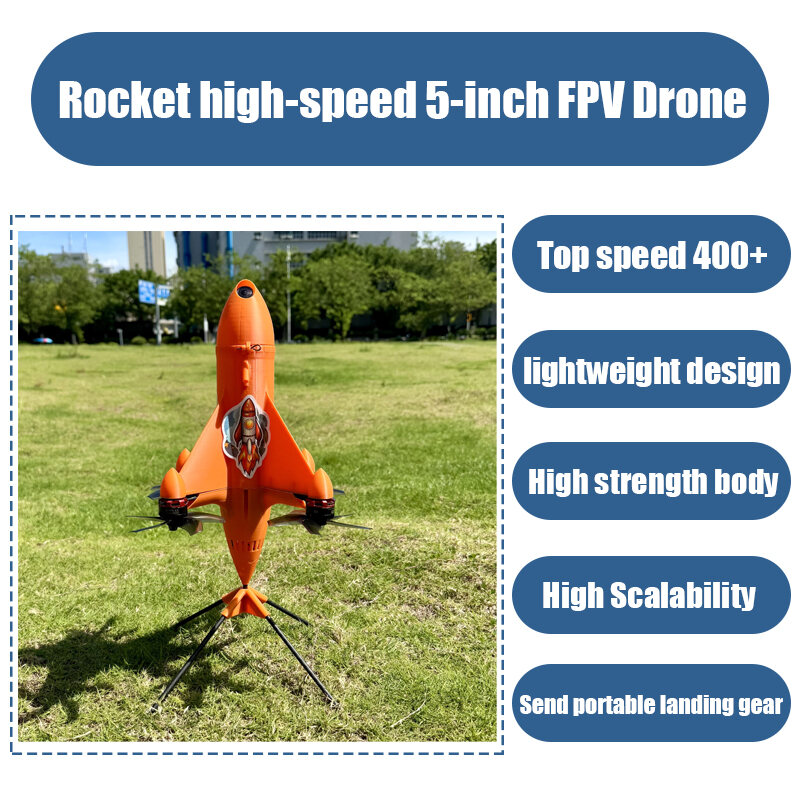

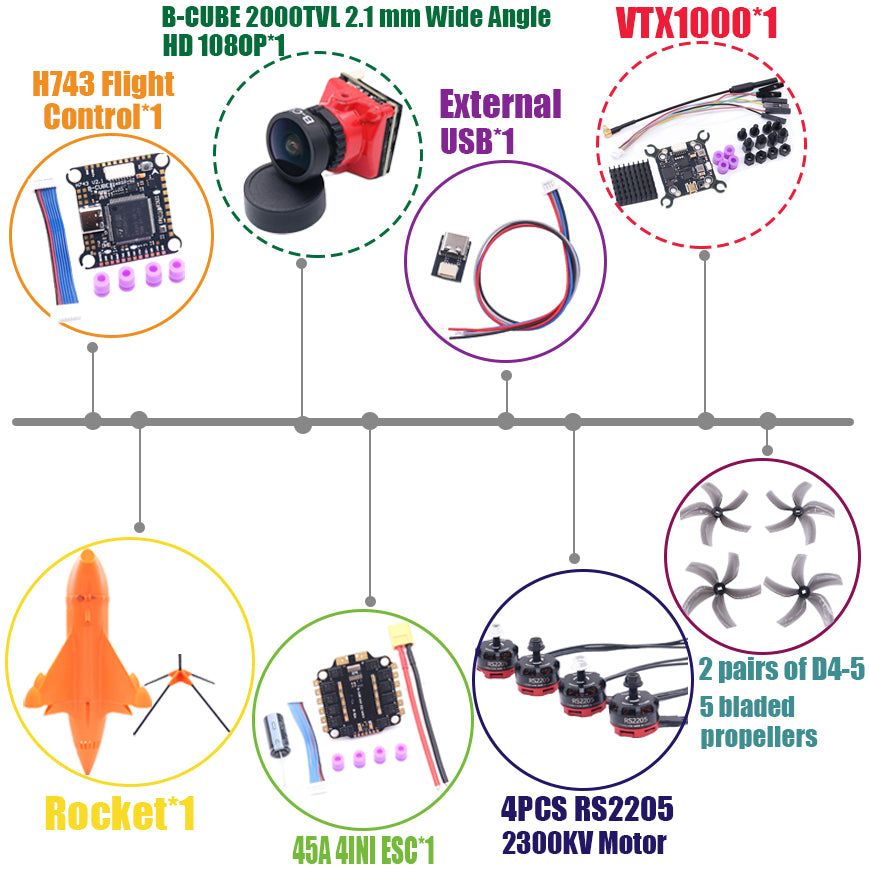

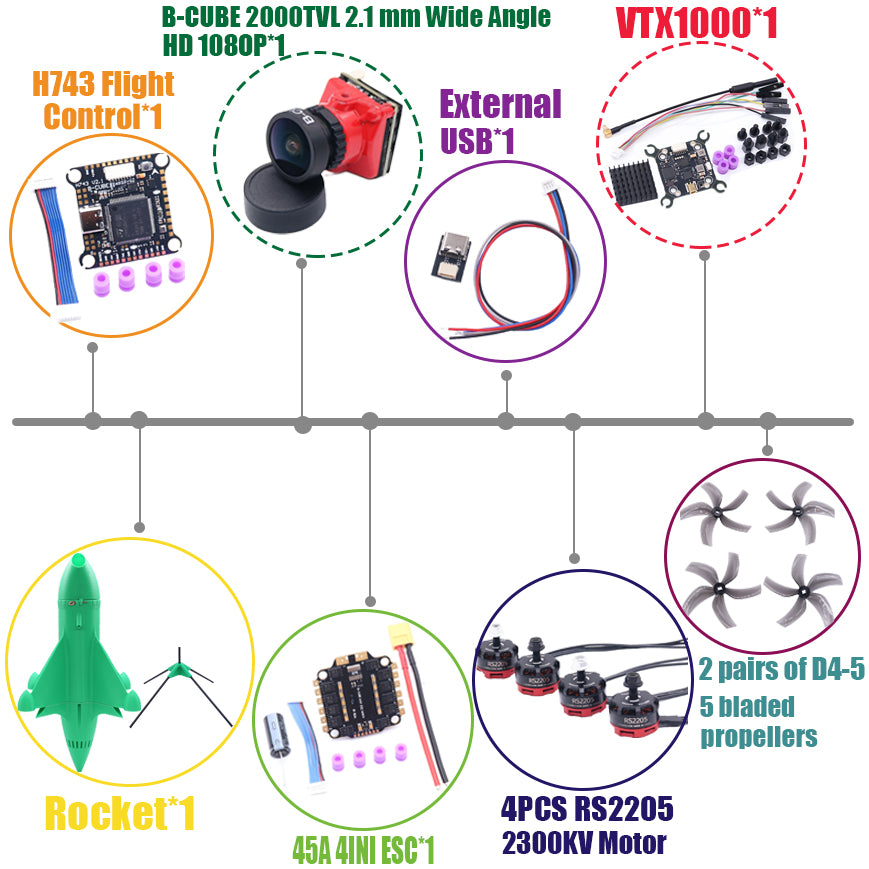

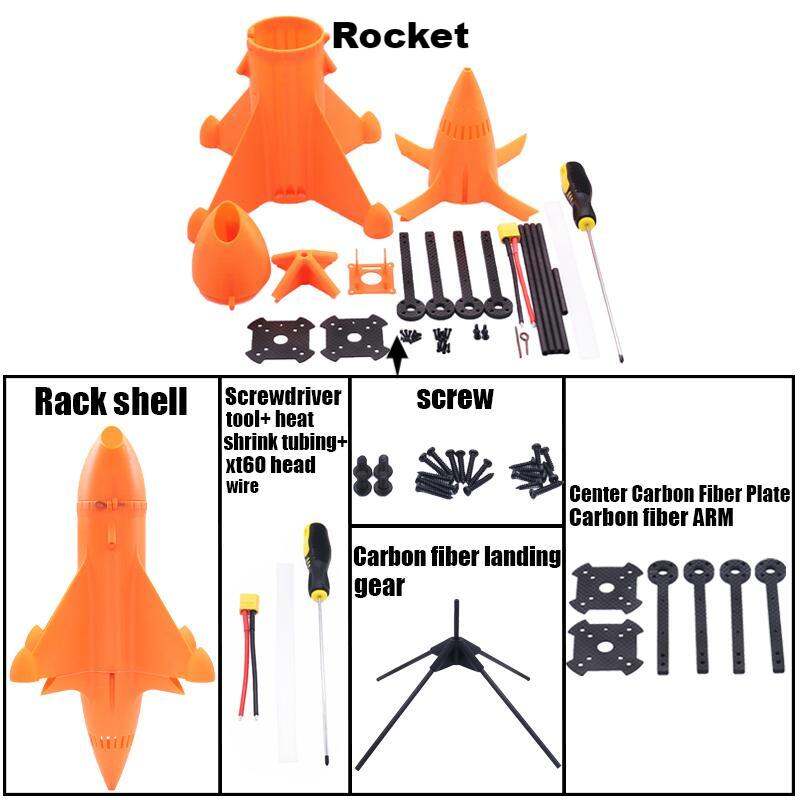

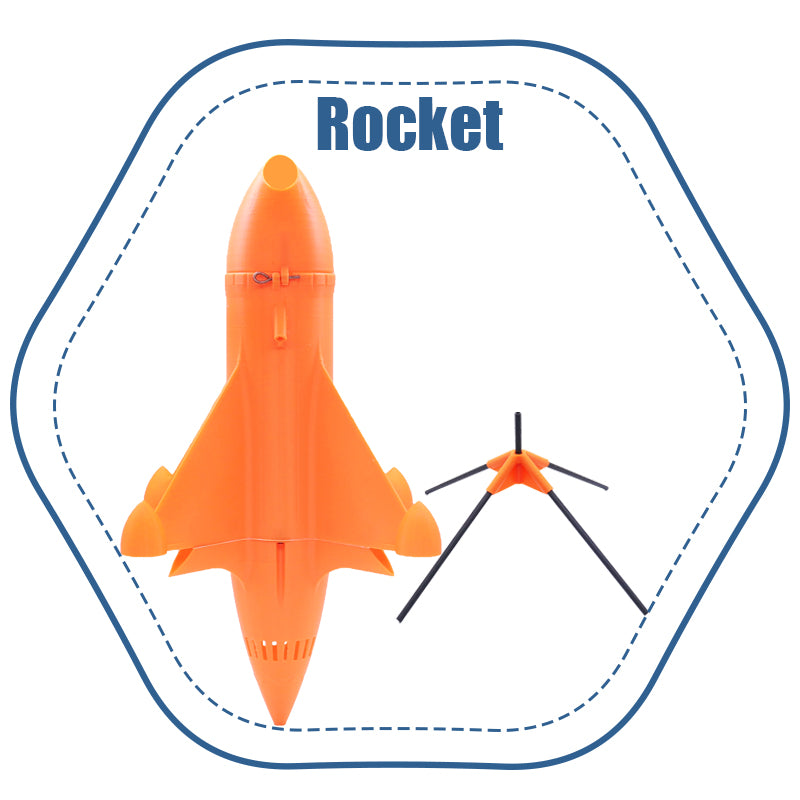

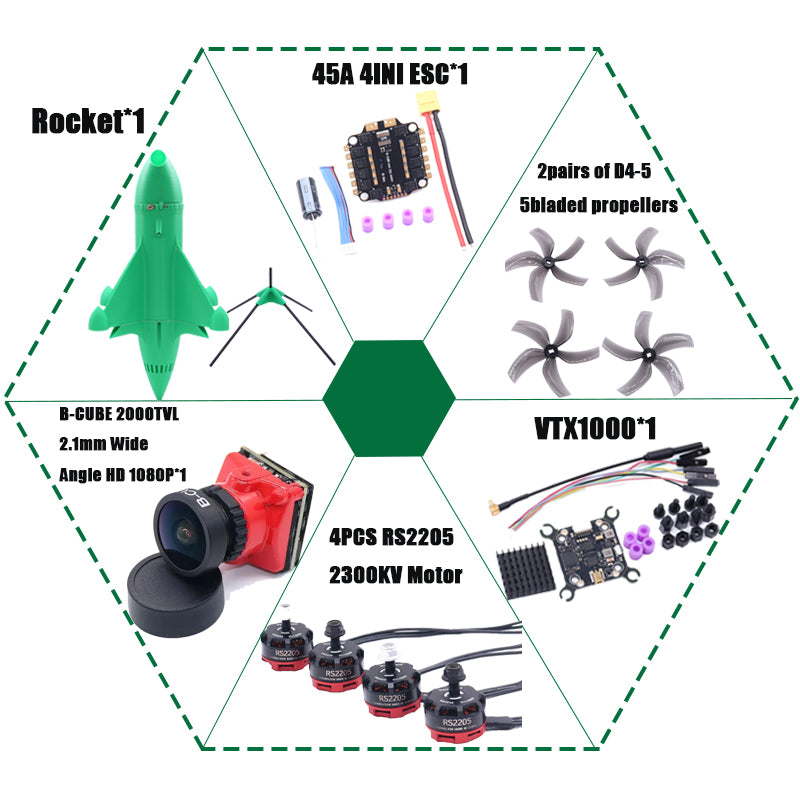

Ракета высокоскоростной 5-дюймовый FPV-дрон

Параметры продукта:

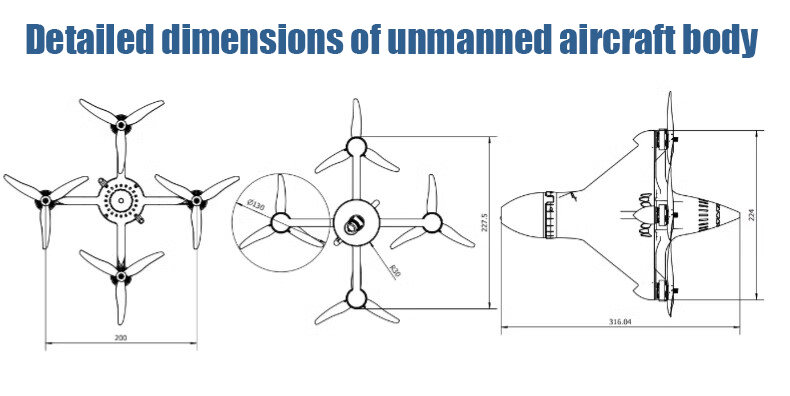

Колесная база: 133 мм (5 дюймов)

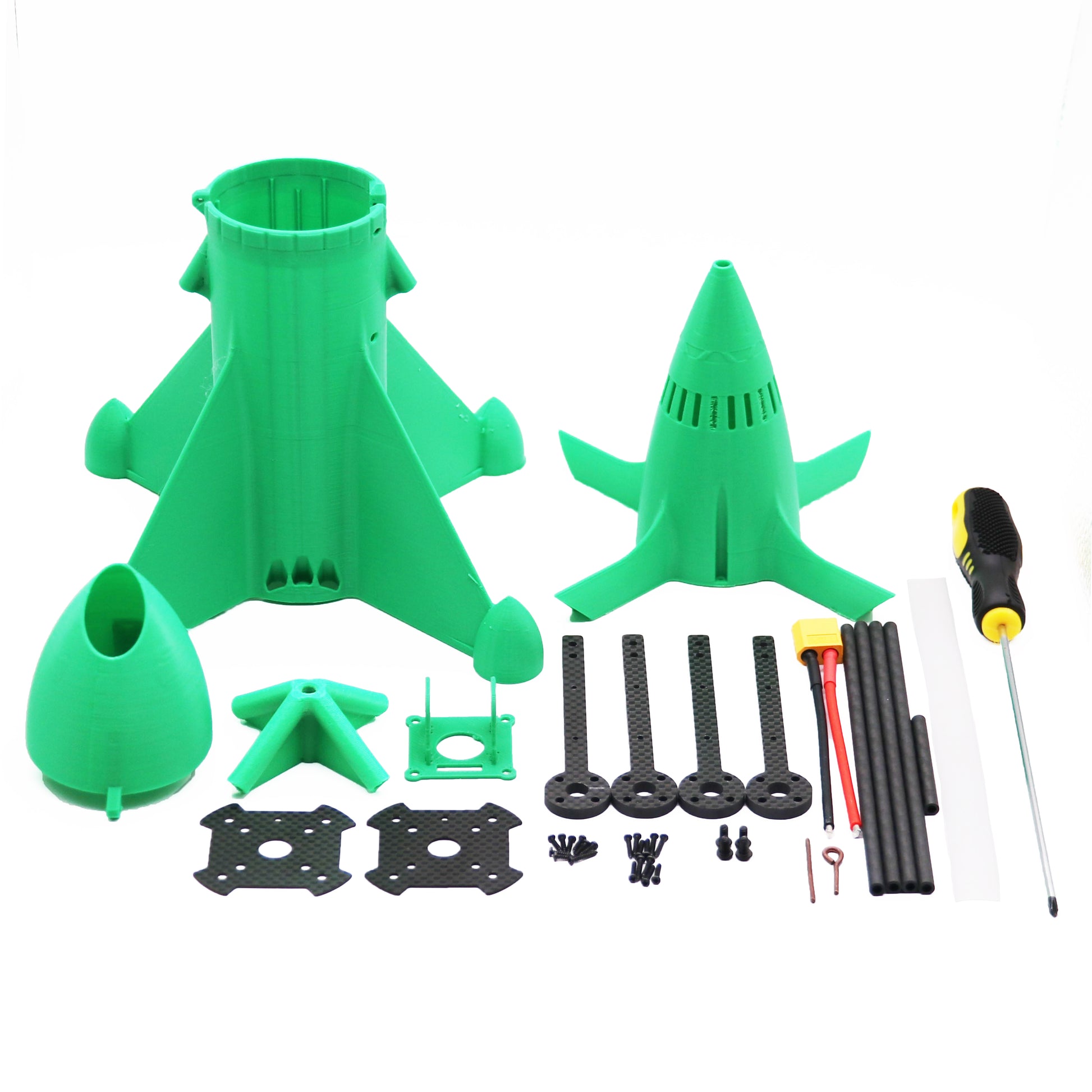

Материал корпуса: PLA, напечатанный на 3D-принтере

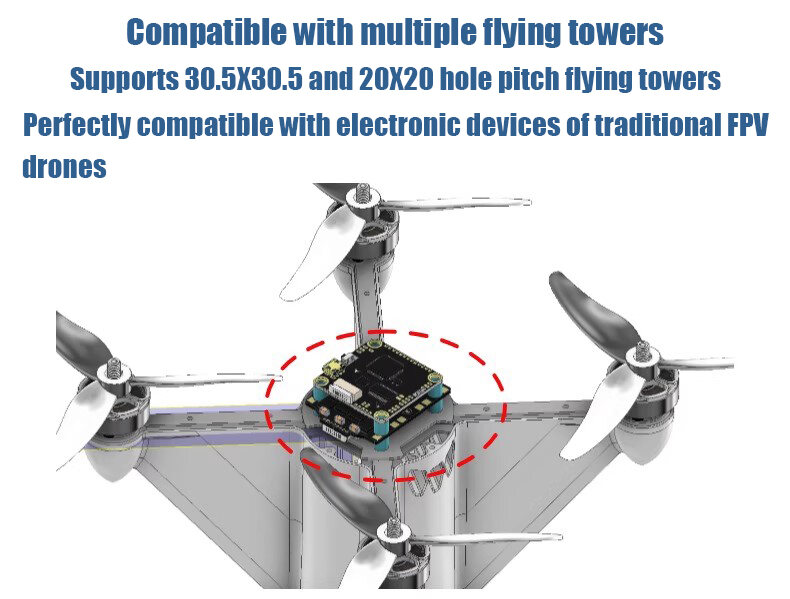

Цвет: черный/ориганальный/зеленый Высота ракеты: 316 мм Вес: приблизительно 34 г Толщина: центральная пластина 1,0 мм, рычаг 4,0 мм Лопасть: 5-дюймовая лопатка Расстояние между отверстиями для управления полетом: 2020 мм (M2) 3030 мм (M3) Расстояние между отверстиями для передачи видео: 30*30 мм (M3) Положение отверстий для установки двигателя: 12 мм * 12 мм (M3) Аккумулятор: 3S 5200 мАч

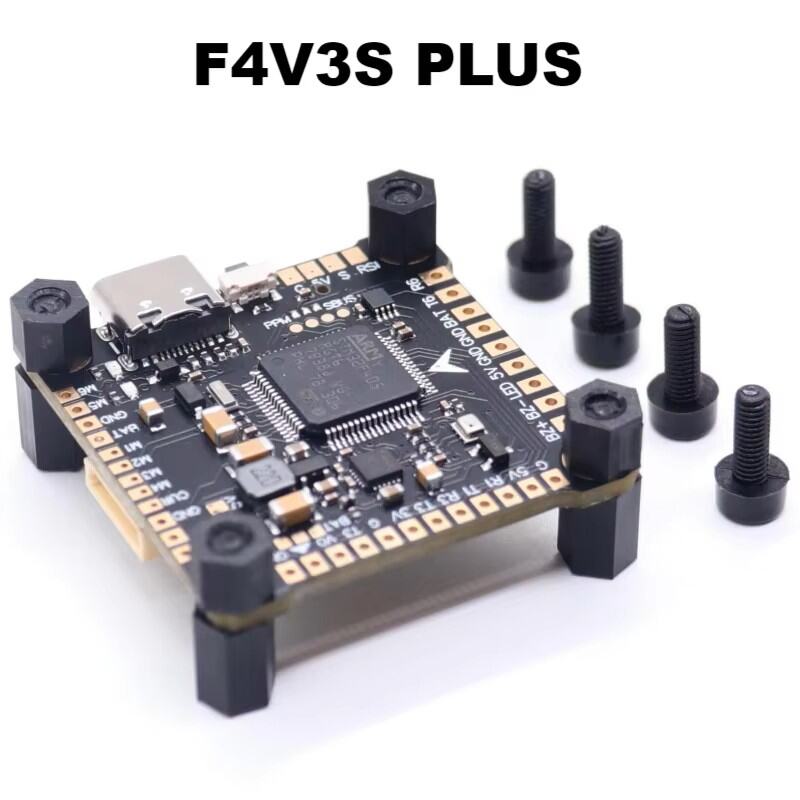

Контроллер полета F4V3S PLUS

Примечание: F4V3S PLUS использует USB-порт TYPEC. Убедитесь, что у вас есть USB-кабель TYPEC, обеспечивающий нормальную передачу данных. Некоторые USB-кабели предназначены только для зарядки и не могут передавать данные в систему управления полётом. Если используемый USB-кабель не распознаёт USB-порт системы управления полётом, это означает, что ваш USB-кабель не может нормально передавать данные. Мы загружаем прошивку в систему управления полётом через USB и проводим тестирование, поэтому можем с уверенностью гарантировать исправность USB-порта системы управления полётом.

Если вы не можете убедиться в том, что ваш USB-кабель работает правильно, приобретите его.

Линия USB TYPEC:

https://www.aliexpress.us/item/3256805282876420.html

Спецификация:

Название товара: F4V3S PLUS Flight Controller

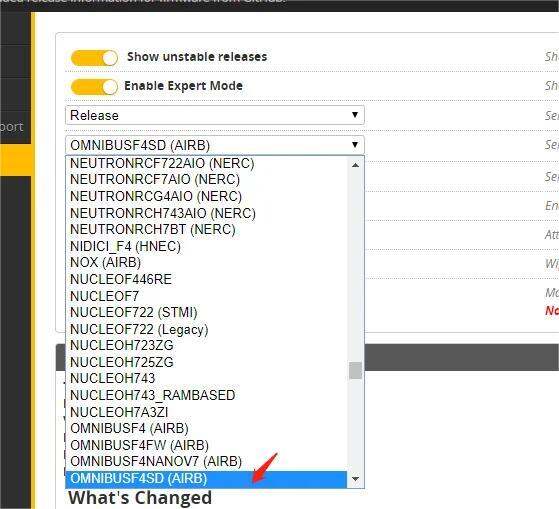

Прошивка: OMNIBUSF4SD(AIRB)

USB-порт: TYPE-C

Размер: 36x36 мм

Монтажные отверстия: 30,5x30,5 мм

Микроконтроллер STM32 F405

Поддержка Dshot

Перетаскивание экранного меню, настроенное через Betaflight

MPU6500 6-осевой SPI-гироскоп и акселерометр

Порты SBUS/PPM и Spketrum DSMX

Черный ящик карты MicroSD

Баро (БМП280)

5V3A 9V3A BEC

Встроенные видеофильтры

Характеристики:

измерено.

Благодаря процессору F4, встроенному экранному меню Betaflight, карте памяти MicroSD Black Box, 5v3a sbec и видеофильтру вы сможете настроить PIDS с помощью передатчика и в кратчайшие сроки вывести его на трассу!

Примечание: F4V3S PLUS поддерживает прошивки cleanflight, betaflight и INAV.

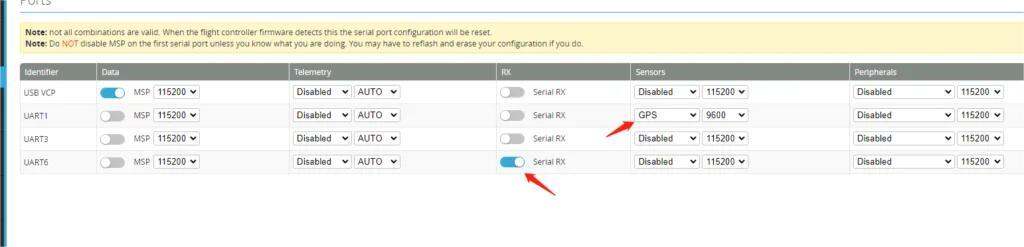

Если вы используете GPS, используйте UART1 для внешнего GPS.

Используйте UART6 для приемника дистанционного управления (PPM или SBUS)

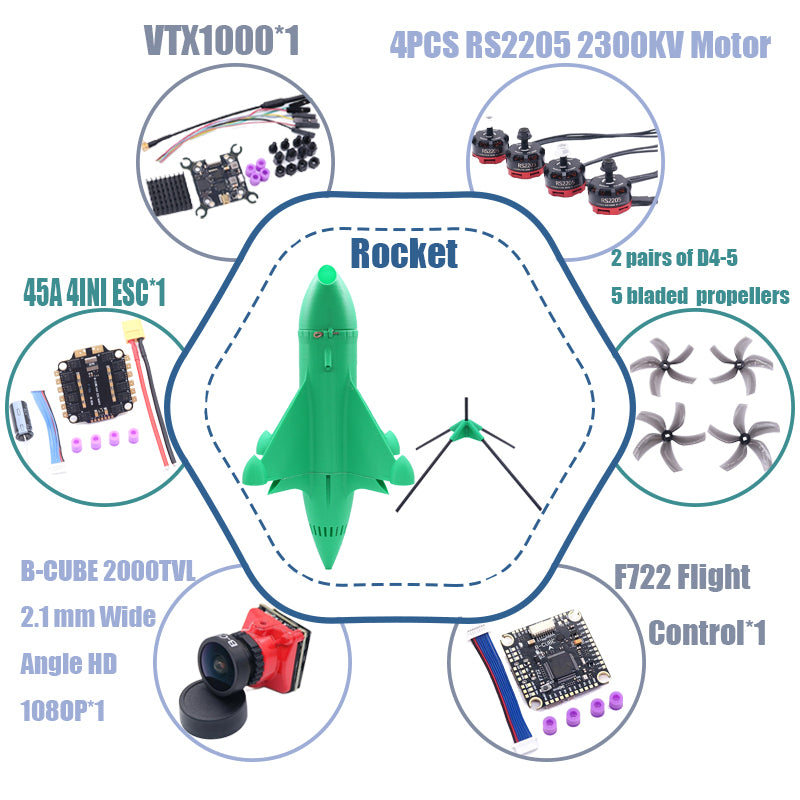

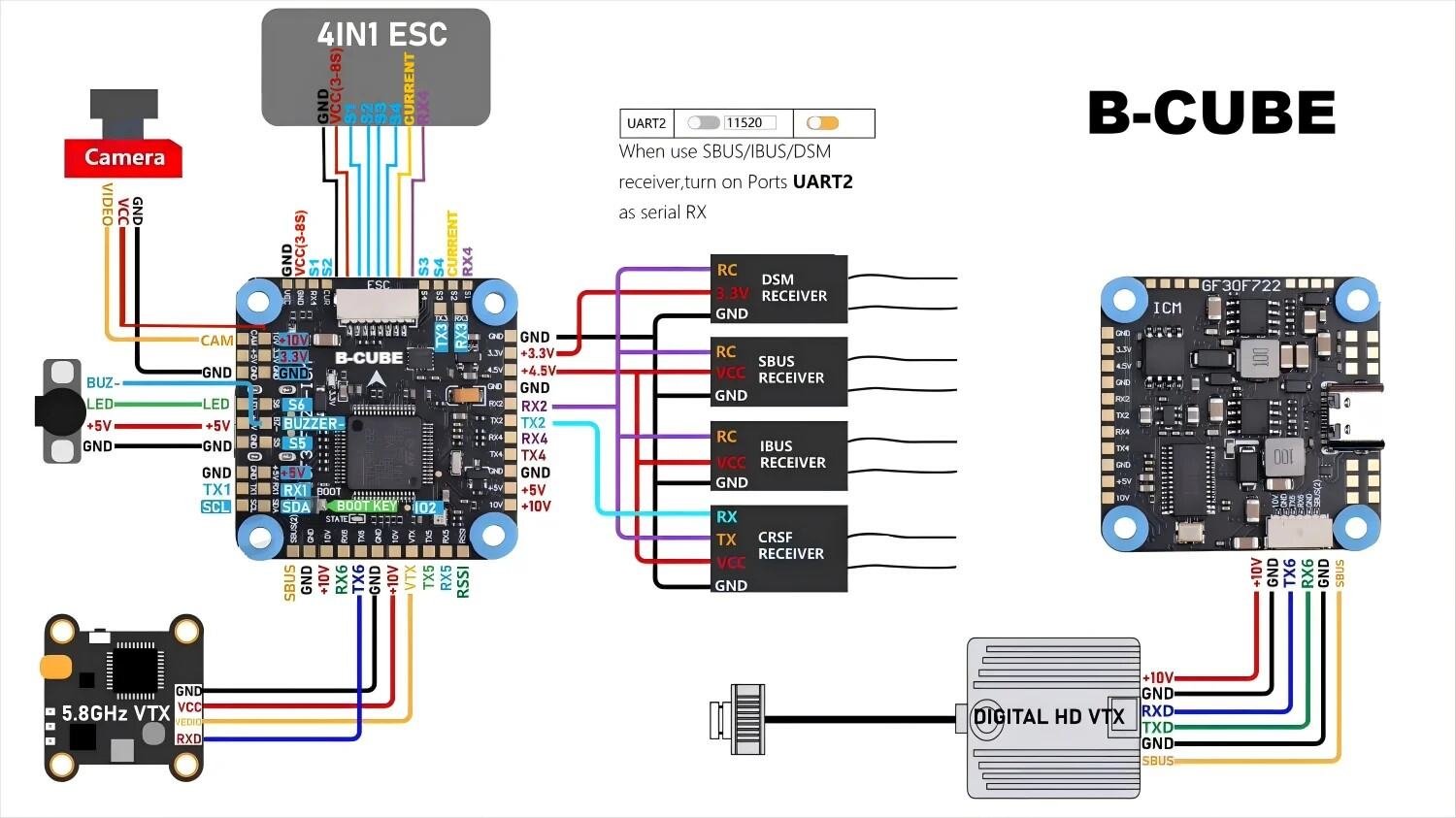

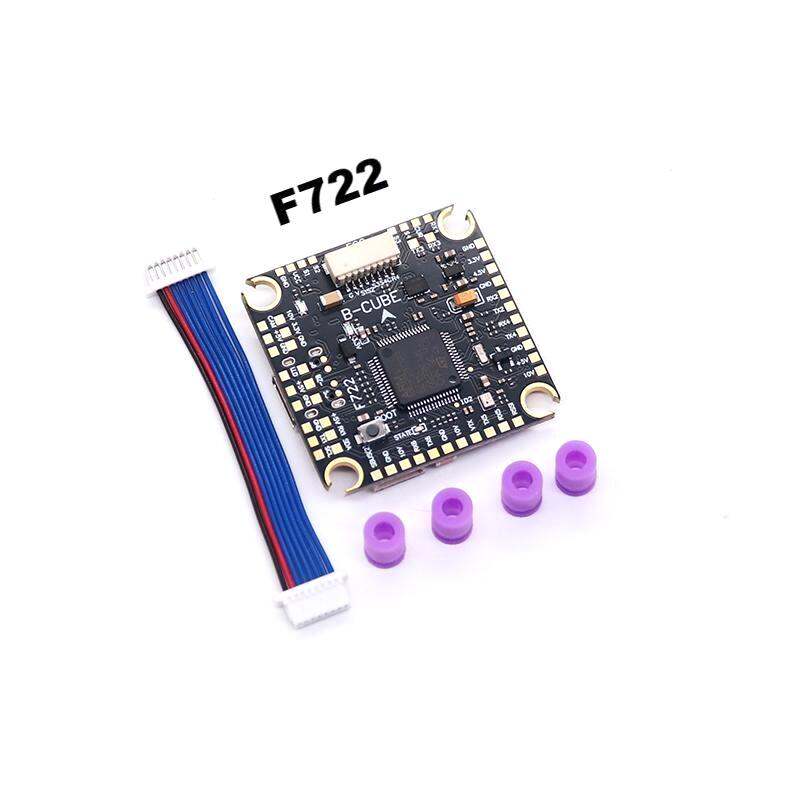

Контроллер полета B-CUBE F722

Функции:

1. F722 — это миниатюрный полётный контроллер 3-8S 36x36 мм с флэш-памятью Blackbox объёмом 16 МБ и двумя аккумуляторами BEC 5 В и 10 В. Он отличается простотой обслуживания и низким уровнем помех.

2. Печатная плата изготовлена из высококачественного композитного материала, обладающего высокой токовой стойкостью и хорошим теплоотводом. МОП-транзисторы изготовлены из импортного МОП-транзистора с высоким токовыделением, низким энергопотреблением, длительным сроком службы и высокой нагрузочной способностью.

3. Использование LDO-стабилизатора промышленного класса, высокая термостойкость. Высококачественные конденсаторы, высокая фильтрующая способность.

4. Интеллектуальное управление: контроллер имеет встроенную малошумную кнопку, которой можно управлять дистанционно одной кнопкой.

5. Максимальная мощность: OSD позволяет управлять дроном с максимальной скоростью и точностью, обеспечивая при этом более плавный полет.

Описания:

Контроллер полёта F722 Baro: контроллер полёта FPV-Freestyle разработан для оптимального управления полётом, обеспечивая вам больше контроля над ним. Контроллер оснащён FPV-контроллером, адаптером питания и кабелем питания. Он может использоваться для подключения дрона к контроллеру.

Технические характеристики:

(Модель): Контроллер полета F722

(Микроконтроллер) STM32F722RET6

(IMU) ICM-42688-P/Гироскоп/Ускоритель

(Экранное меню): AT7456E

(Баро) SPL06-001

(Черный ящик): 16 МБ

(Входное напряжение): 3-8S Lipo (11,4-36 В)

5V-BEC: 5 В/2,5 А ±0,1 В

10 В-BEC: 10 В/2 А (USER1)

IO2: USER2

(Приемник): ELRS(CRSF), TBS(CRSF), SBUS.IBUS.DSM2.DSMX

UART: UART1/2/3/4/5/6

ИИК: 12С1

Светодиодная лента:ДА

(Зуммер): 5 В

(ESCsignal): Поддержка ШИМ, Oneshot125, Oneshot42. Multishot Dshot150, Dshot300, Dshot600

USB: ТИП-C

(Текущий порт): ДА

(Датчик напряжения) ДА

DFU (кнопка DFU): ДА

(Прошивка): Betaflight 4.3.1 JHEF7DUAL.HE, inav_7.1.0_JHEMCUF722.hex

(Размер): 36*36 мм

(Монтажное отверстие) 30,5*30,5*4 мм

(Вес) 8,8 г

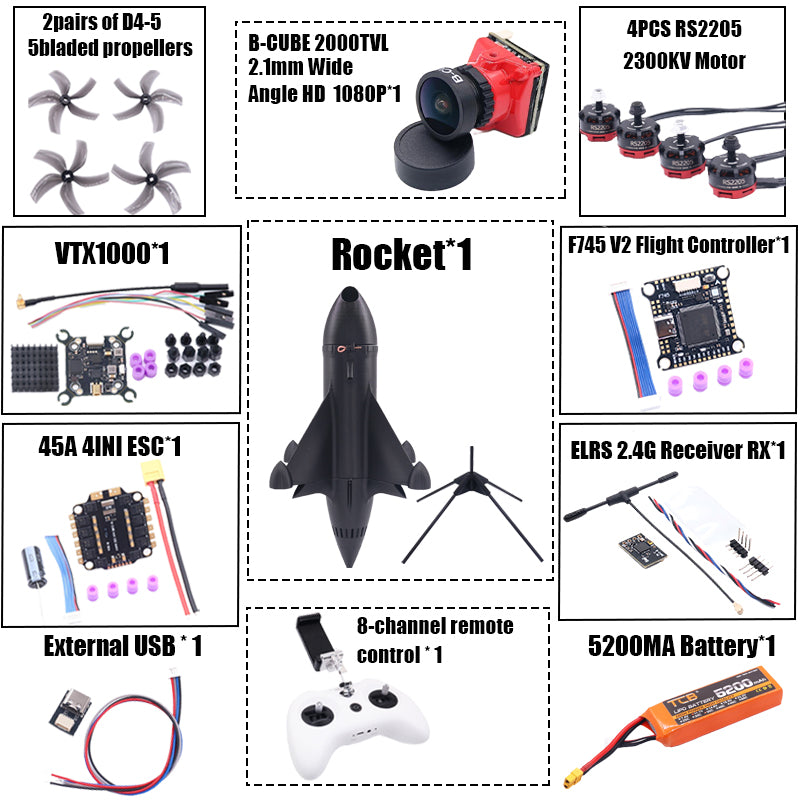

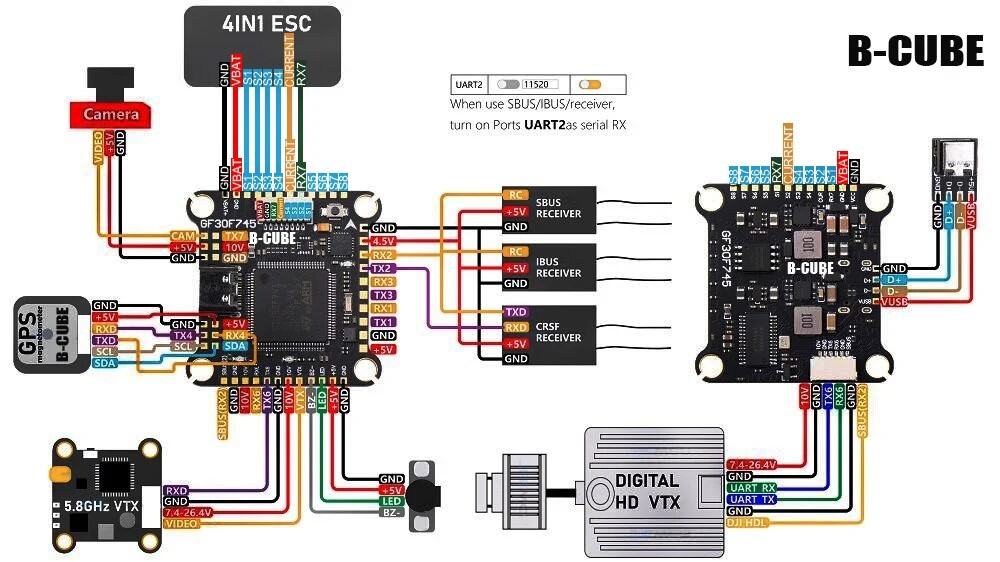

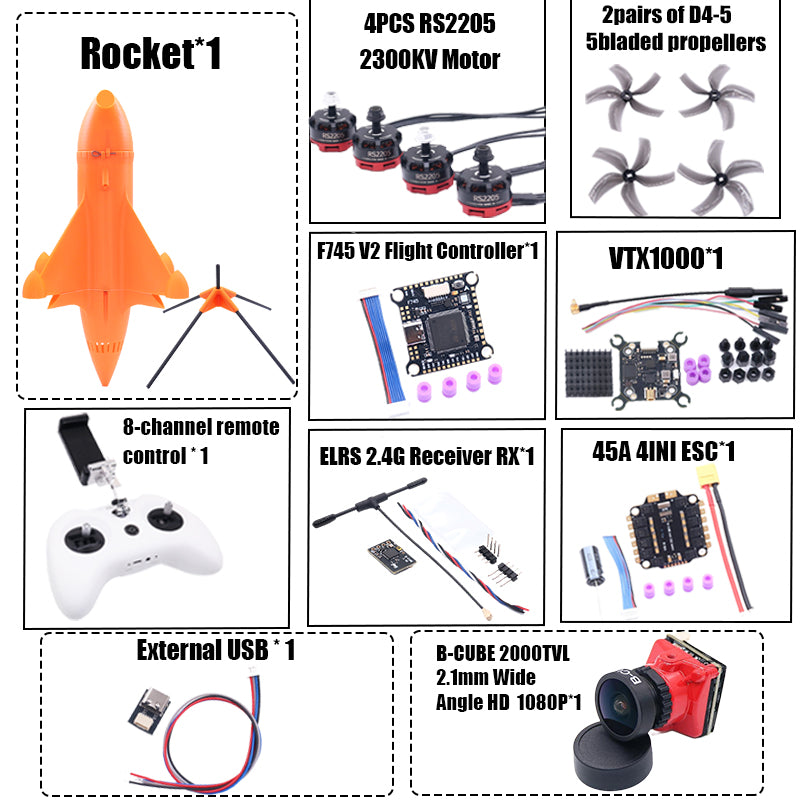

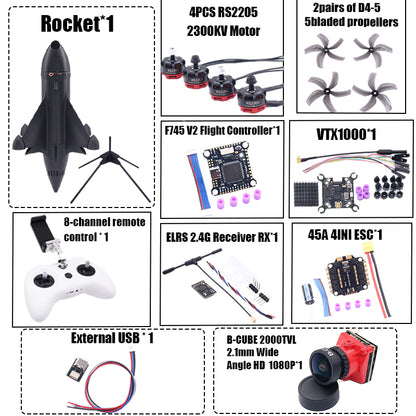

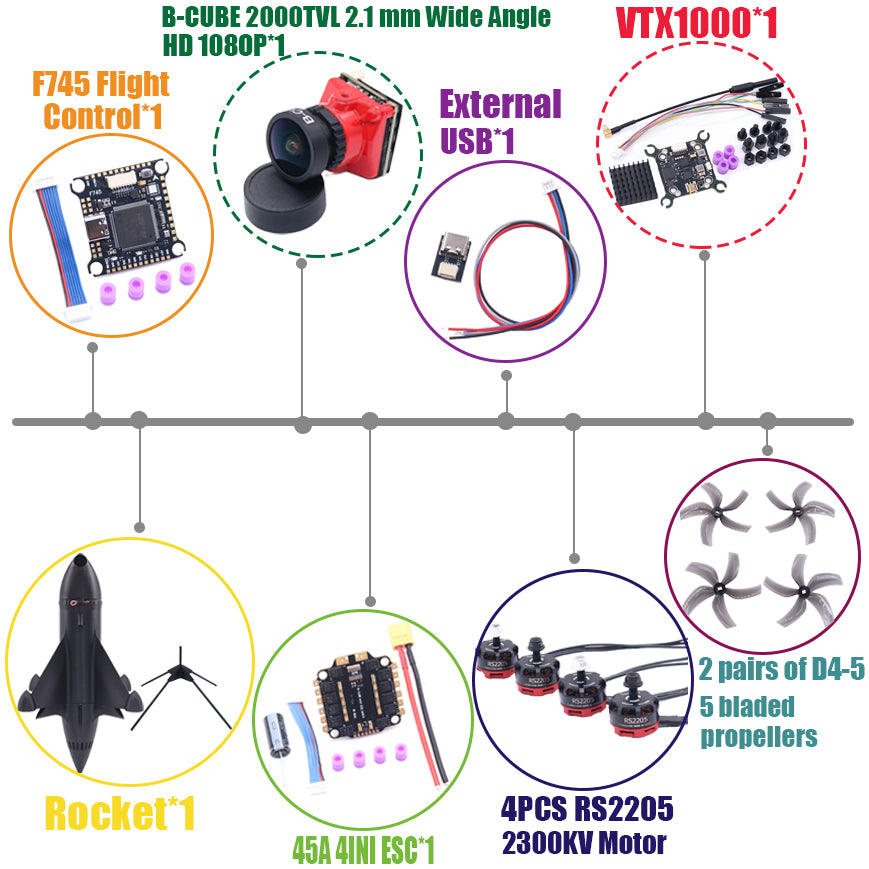

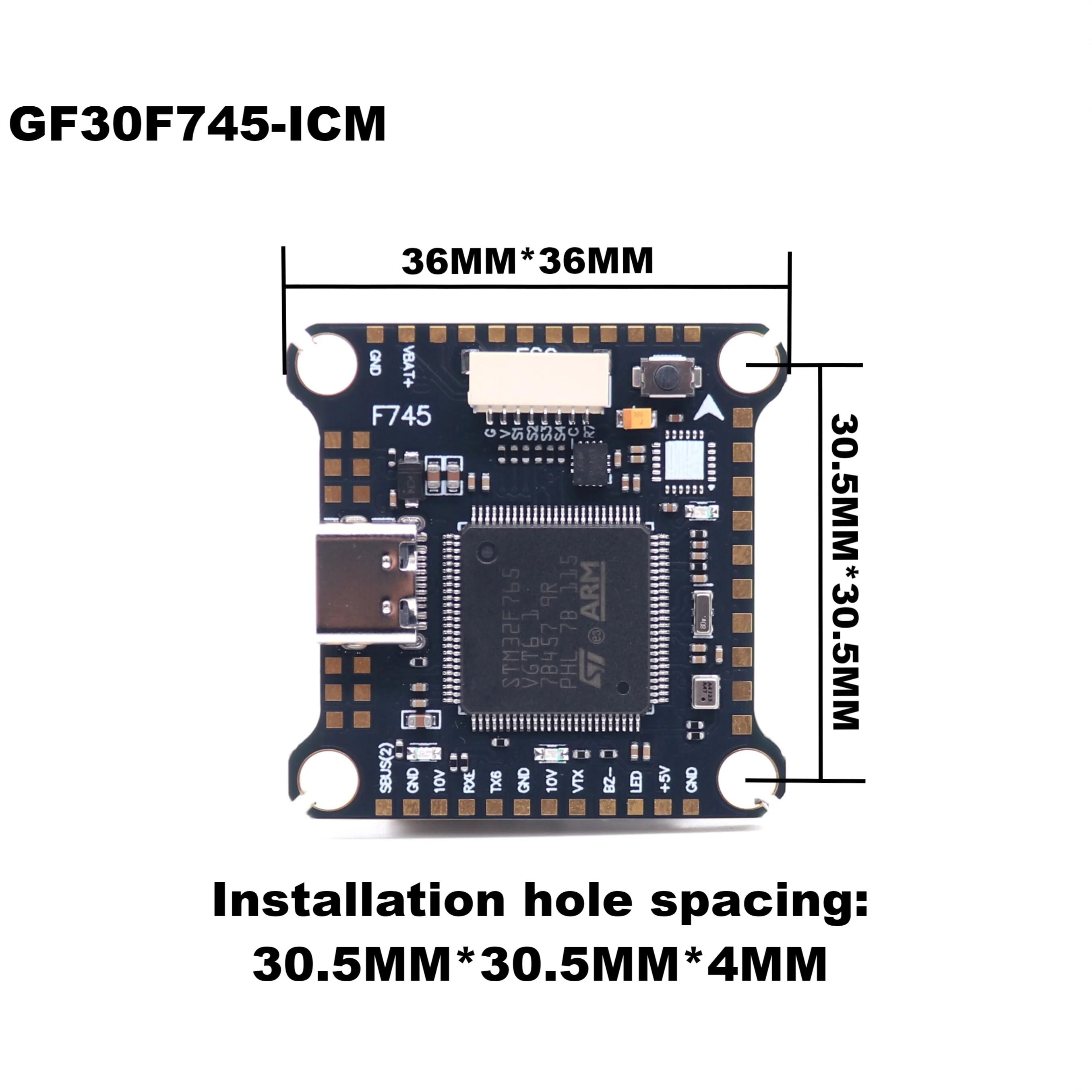

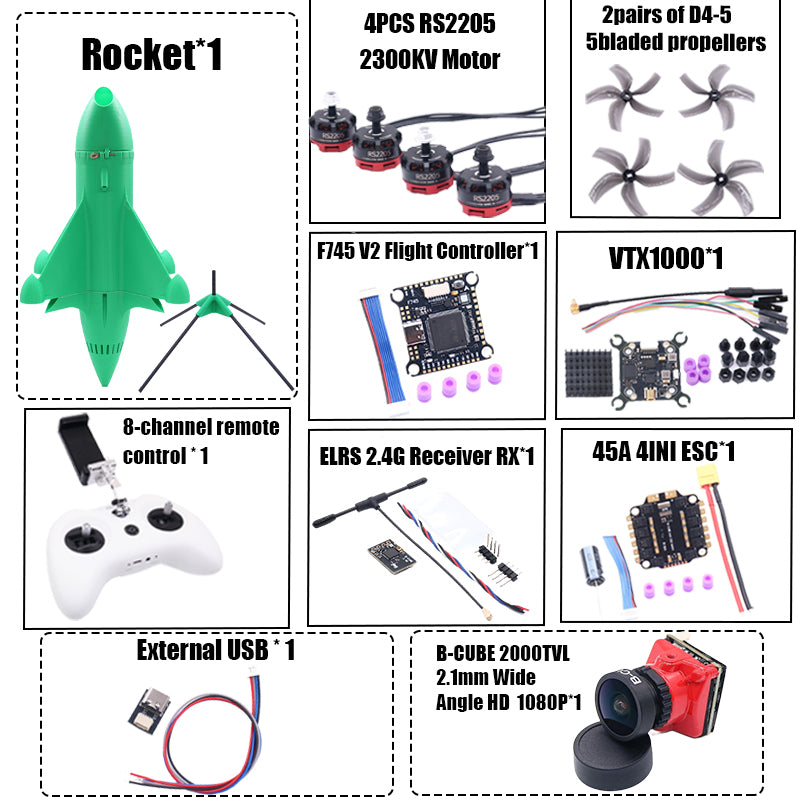

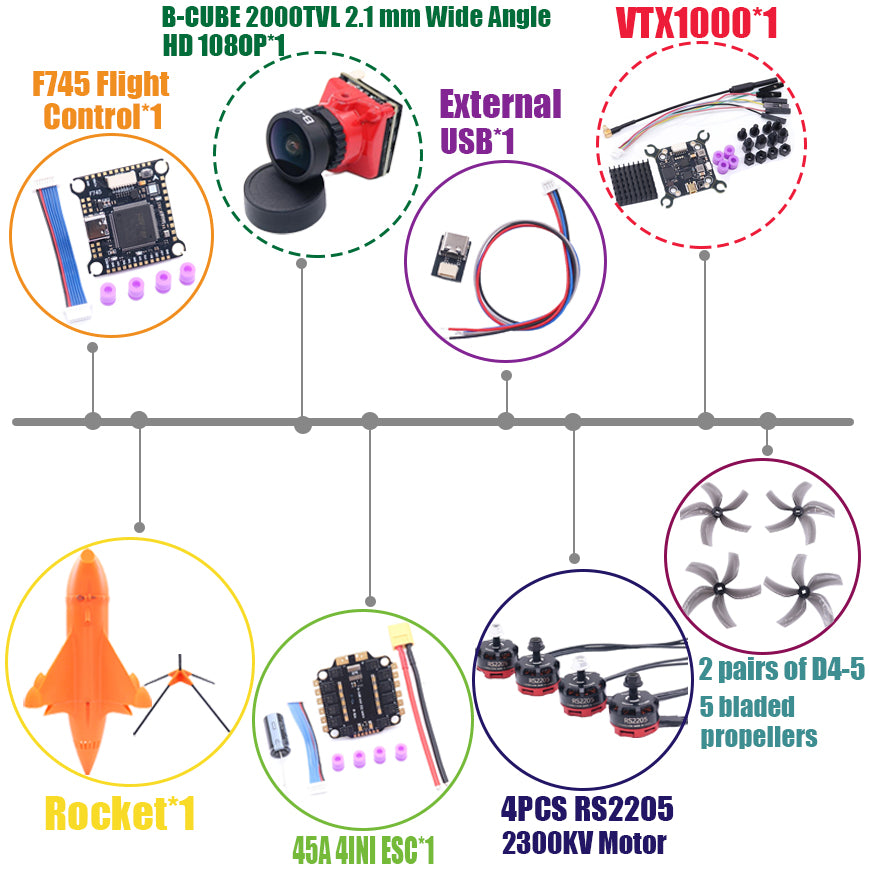

Контроллер полета B-CUBE F745 V2

Функции:

1. F745 V2 — это мини-контроллер полета 3-8S 36x36 мм с флэш-памятью Blackbox 16 МБ, двойным BEC 5 В 10 В. Разработан для простоты обслуживания и низкого уровня помех. 2. Печатная плата изготовлена из высококачественного композитного материала, который обладает более высокой токовой стойкостью и хорошим рассеиванием тепла. МОП-транзистор использует импортный МОП-транзистор с высоким сопротивлением току, низким энергопотреблением, длительным сроком службы и большой нагрузочной способностью. 3. Используется LDO промышленного класса, высокая термостойкость. Высококачественные конденсаторы, высокая производительность фильтрации. 4. Интеллектуальное управление: контроллер оснащен встроенной малошумящей кнопкой, которой можно управлять дистанционно одной кнопкой. 5. Максимальная мощность: экранное меню позволяет управлять дроном с максимальной скоростью и точностью, обеспечивая при этом более плавный полет.

Описания:

F745 V2 — это серьёзное обновление, предлагающее улучшенные характеристики и точность. Процессор обновлён с STM32F745VG до STM32F746VG, что повышает вычислительную мощность для более быстрого отклика и улучшенной стабильности полёта. Инерциальный измерительный блок (IMU) был обновлён с MPU6000 до ICM-42688-P, что обеспечивает меньший уровень шума, более высокую чувствительность и лучшую устойчивость к вибрации. Эти усовершенствования обеспечивают более точное управление полётом, превосходные характеристики гироскопа и большую надёжность. Разработанный для высокоскоростных FPV-приложений, V2 обеспечивает более плавный полёт, более быструю реакцию и исключительную управляемость в сложных условиях.

Технические характеристики:

Чип: STM32F746VG(216 МГц)
Гироскоп:ICM-42688-P
Барометр:SPL06-001
Чип OSD: AT7456E
Черный ящик: 16 ММ
Программа LED:Поддержка
BB buzzer:Поддержка
Входное напряжение: 3-6S
Разъем I2C: поддержка
БЭК: 5 В/2,5 А
БЭК: 10 В/2,0 А
Вход кулачка: поддержка
USART:UART1,UART2.UART3.UART4.UART6.UART7
Приемник: ELRS(CRSF).TBS(CRSF).SBUS.IBUS.DSM2.DSMX
GPS:ДА
КОМПАС:ДА
HD O3:ДА
Сигнал ESC:Dshoot150.Dshot300,Dshot600
USB:ТИП-C
Текущий порт:Да.
Датчик напряжения: Да
Кнопка DFU:ДА
Прошивка FC: betaflight_4.4.2_JHEF745V2.HEX / inav_8.0.0_JHEMCUF745.HEX
Монтажное отверстие: 30,5*30,5*4 мм
Размер платы: 36*36 мм
Вес: 7,5 г

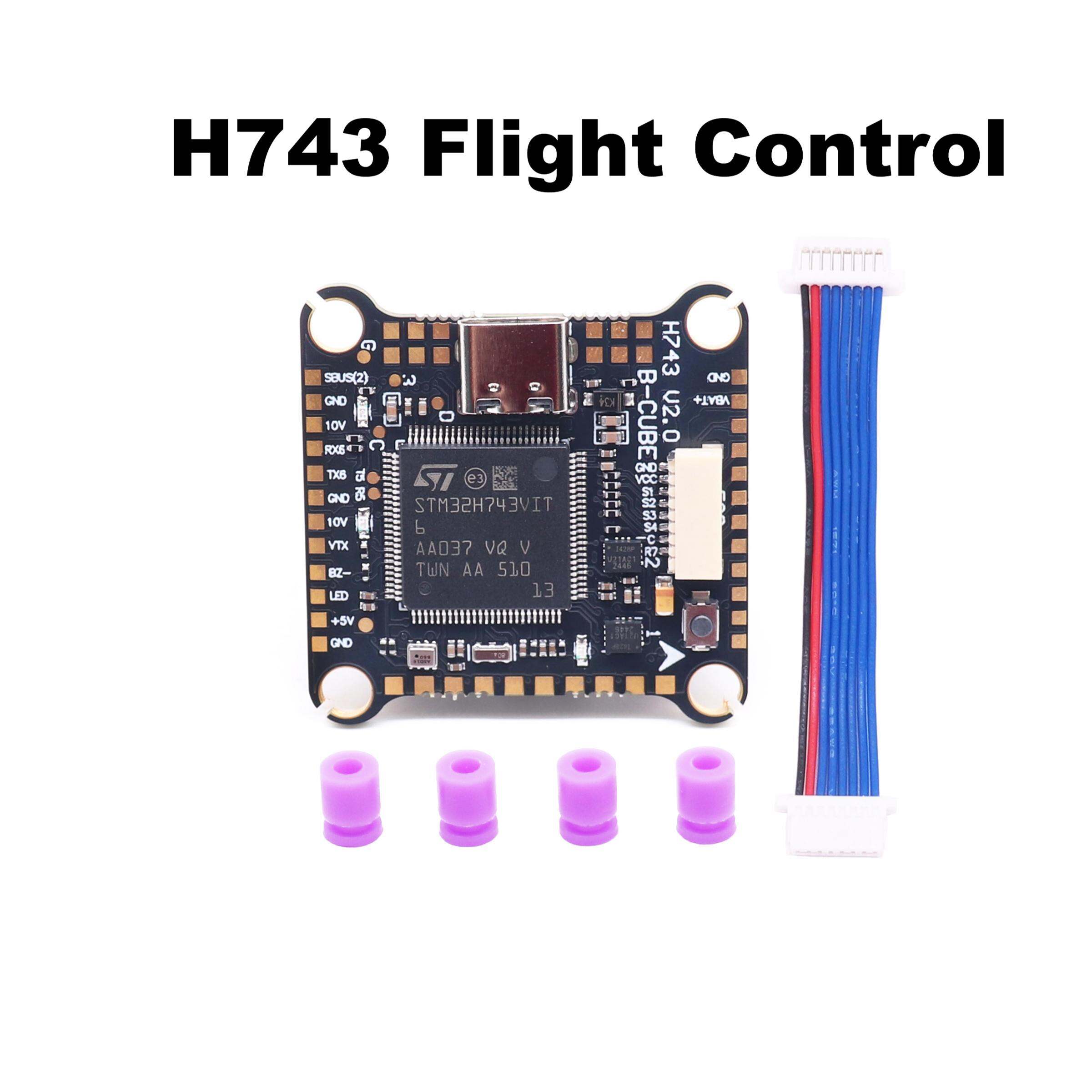

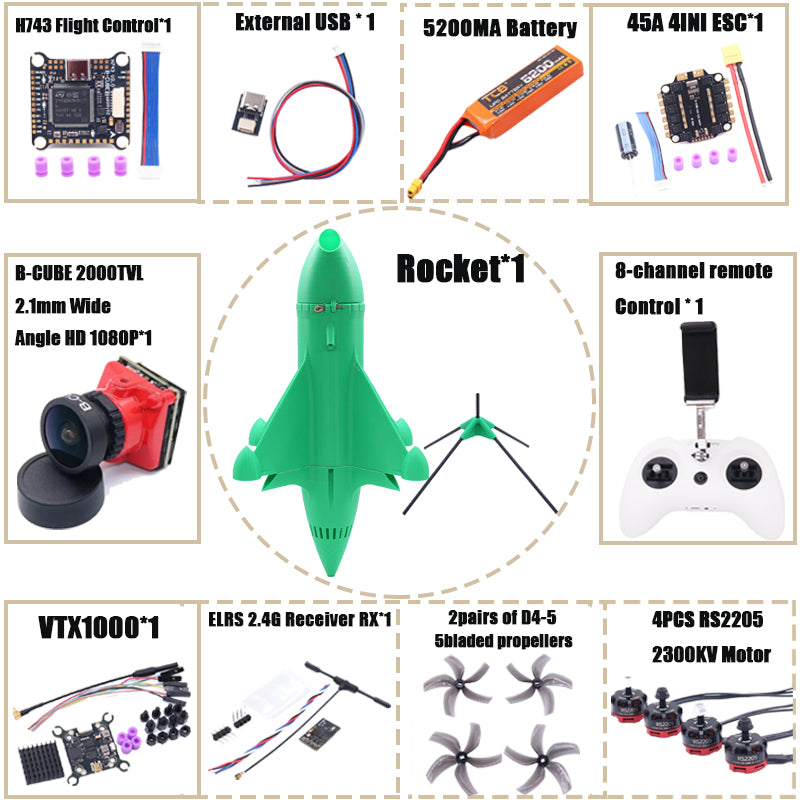

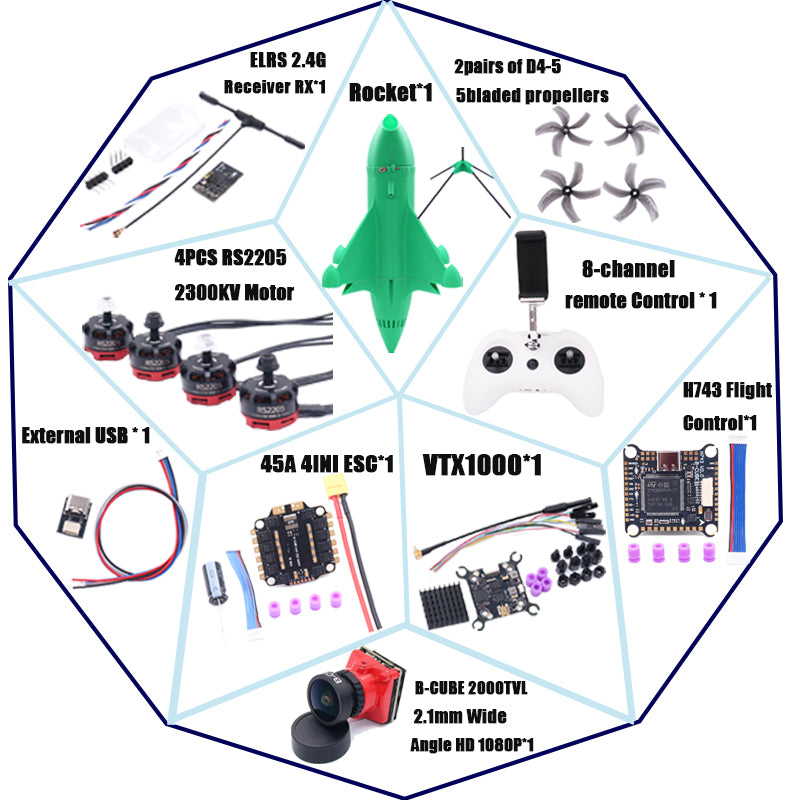

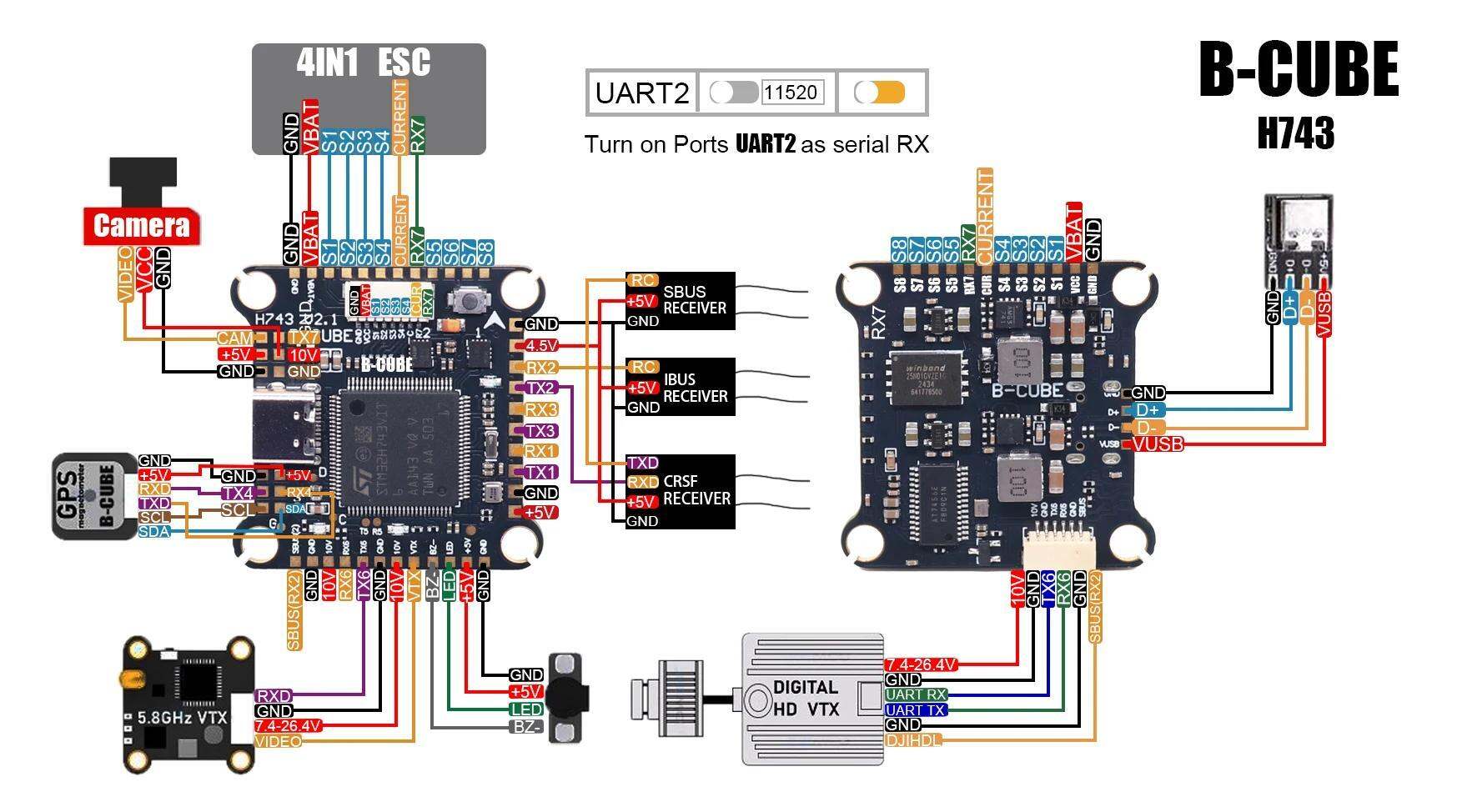

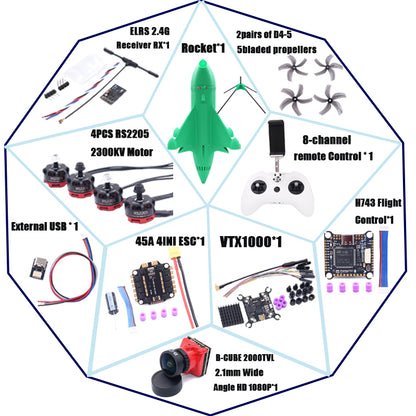

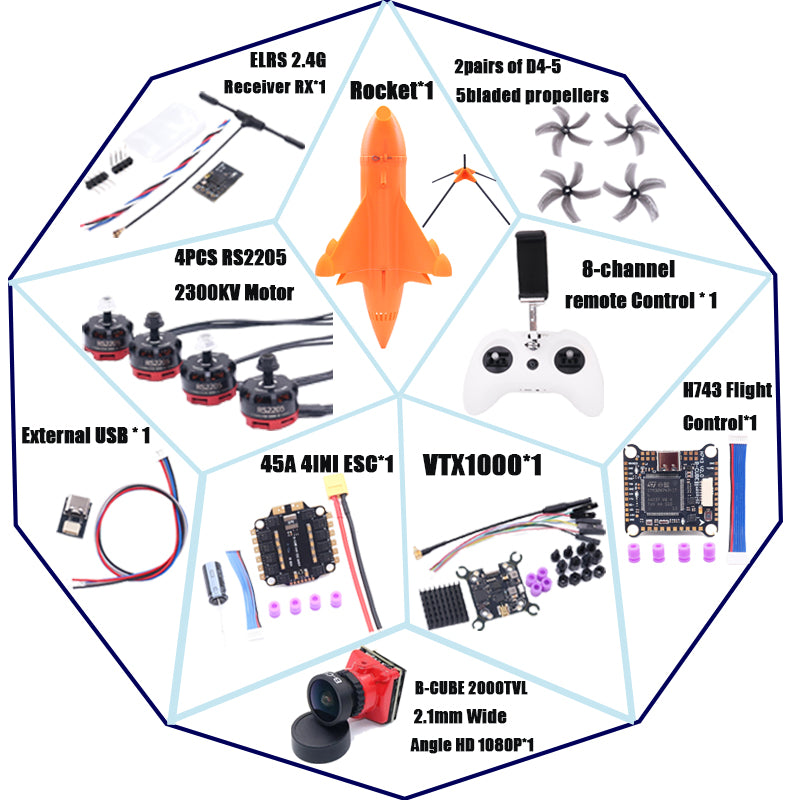

Контроллер полета B-CUBE H743

Функции:

1. H743 - это мини-контроллер полета 3-6S 36x36 мм с флэш-памятью Blackbox 128 МБ, двойным BEC 5 В 10 В. Разработан для простоты обслуживания и низкого уровня помех. 2. Печатная плата изготовлена из высококачественного композитного материала, который имеет более высокую устойчивость к перегрузкам по току и хорошее рассеивание тепла. МОП-транзистор использует импортный МОП с высоким сопротивлением по току, низкое энергопотребление, длительный срок службы и большую нагрузочную способность. 3. Используется LDO промышленного класса, высокая термостойкость. Высококачественные конденсаторы, высокая производительность фильтрации. 4. Интеллектуальное управление: контроллер имеет встроенную кнопку с низким уровнем шума, которой можно управлять дистанционно одной кнопкой. 5. Максимальная мощность: экранное меню позволяет управлять дроном с максимальной скоростью и точностью, обеспечивая при этом более плавный полет. Описания:

H743 — это серьёзное обновление, предлагающее улучшенные характеристики и точность. Увеличенная вычислительная мощность обеспечивает более быстрый отклик и улучшенную стабильность полёта. Инерциальный измерительный блок (IMU) был модернизирован до двух ICM-42688-P, что обеспечивает меньший уровень шума, более высокую чувствительность и лучшую устойчивость к вибрации. Эти усовершенствования обеспечивают более точное управление полётом, превосходные характеристики гироскопа и большую надёжность. Разработанный для высокоскоростных FPV-приложений, H743 обеспечивает более плавный полёт, быструю реакцию и исключительную управляемость в сложных условиях.

Технические характеристики:

l Чип: STM32H743VIT6(480MHZ)

l Гироскоп: ICM-42688-P*2

l Барометр:SPL06-001

l Чип OSD: AT7456E

l Черный ящик: 128 мм

l Программа LED:Поддержка

l BB buzzer:Поддержка

Входное напряжение: 3-6S

l Разъем I2C: поддержка

l BEC:5В/2.5А

l BEC:10 В/2,0 А

l Вход кулачка: поддержка

л USART:UART1,UART2.UART3.UART4.UART6.UART7

l Приемник: ELRS(CRSF).TBS(CRSF).SBUS.IBUS.DSM2.DSMX

GPS :ДА

КОМПАС :ДА

l HD O3:ДА

l Сигнал ESC: Dshoot150.Dshot300,Dshot600

USB : TYPE-C

l Текущий порт:Да.

Датчик напряжения : Да

l Прошивка: cleanflight/betaflight/inav/ardupilot

l Прошивка FC: betaflight_4.5.2_STM32H743_JHEH743_HD.hex/ inav_8.0.1_JHEMCUH743HD.hex / arducopter4.6_with_bl.hex

l Монтажное отверстие: 30,5*30,5*4 мм

Размер платы : 36*36 мм

Вес : 7,9 г

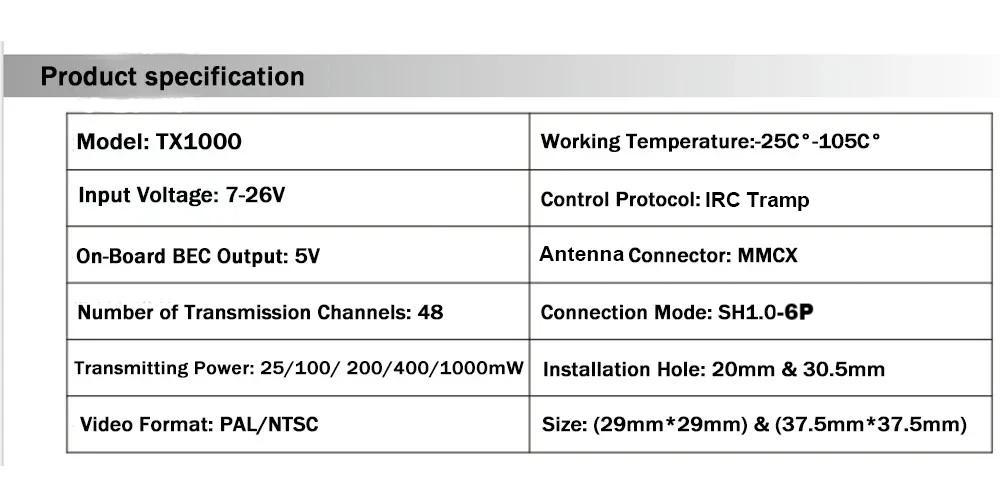

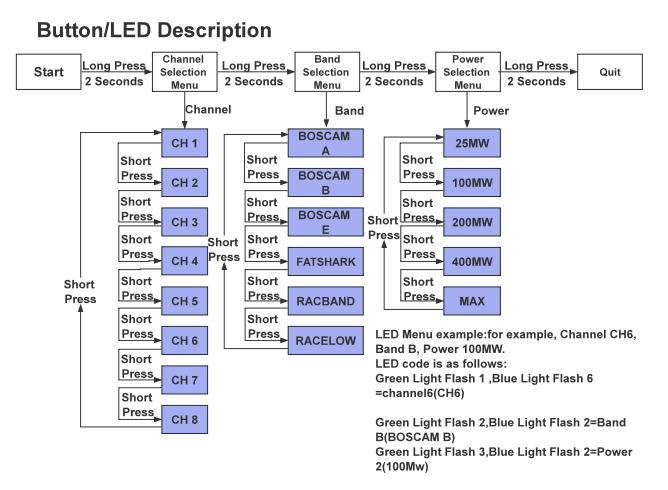

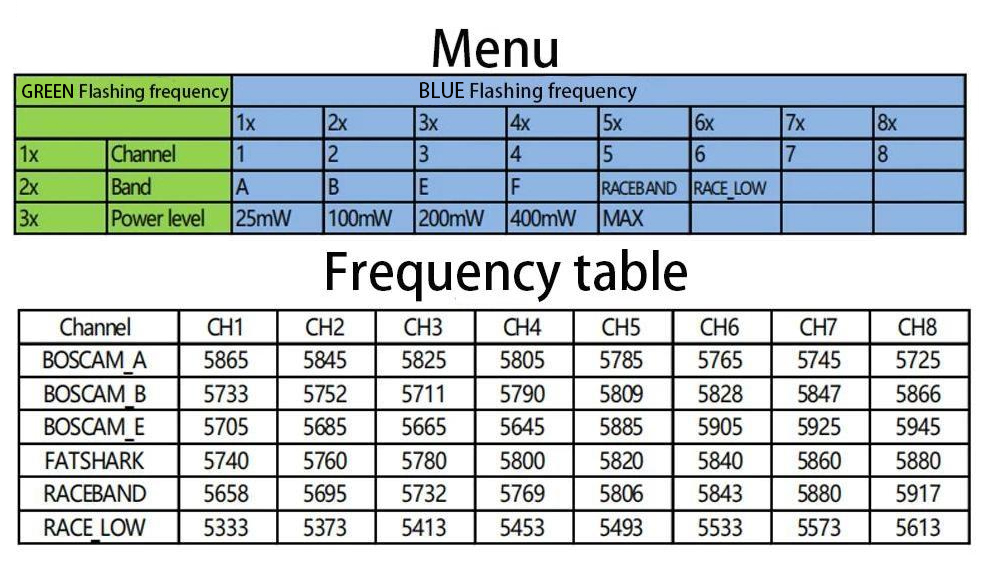

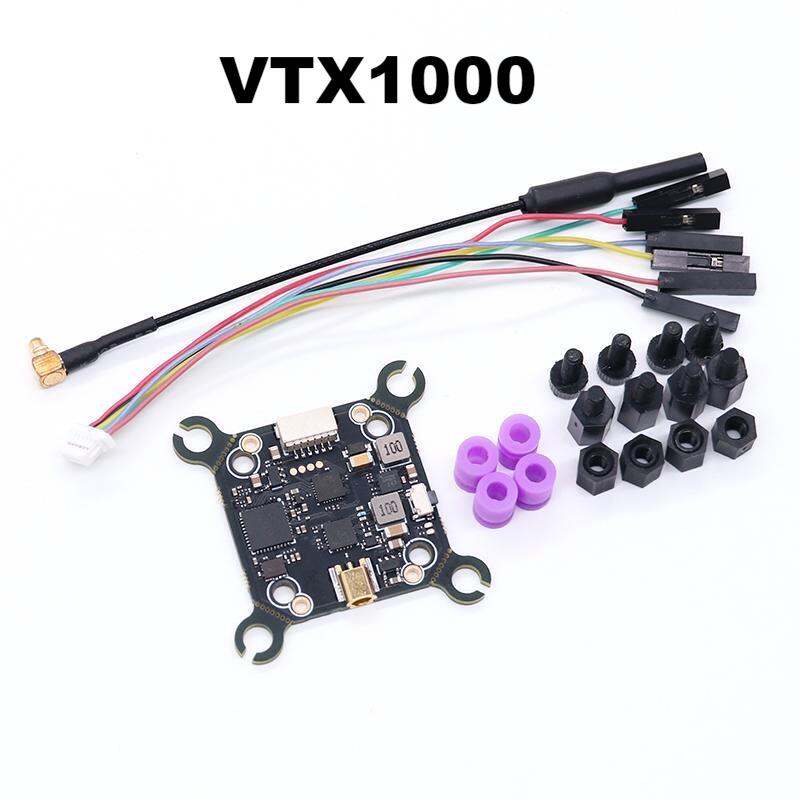

Видеопередатчик VTX1000 1 Вт

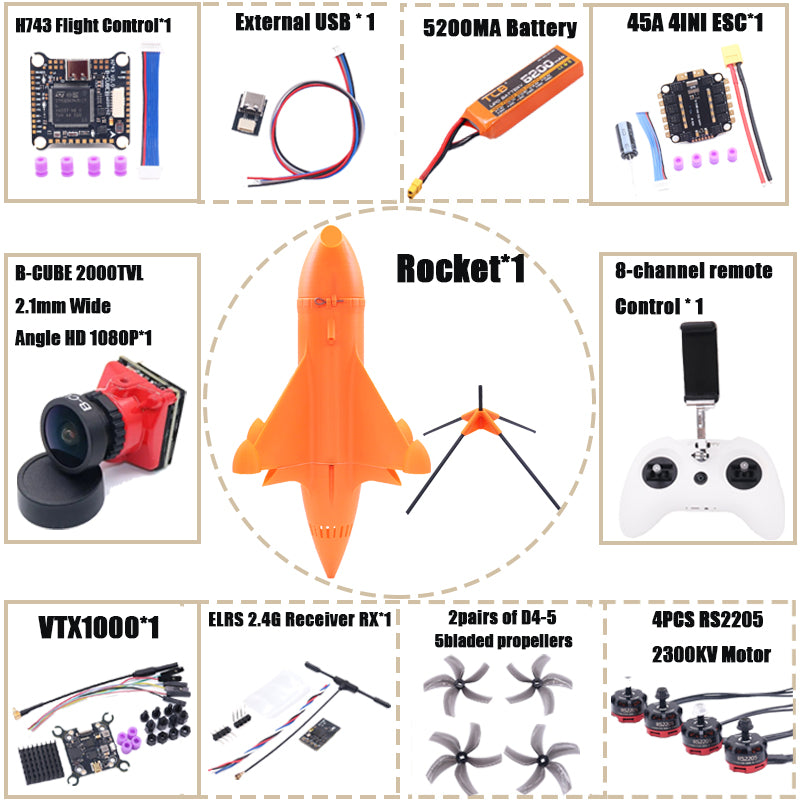

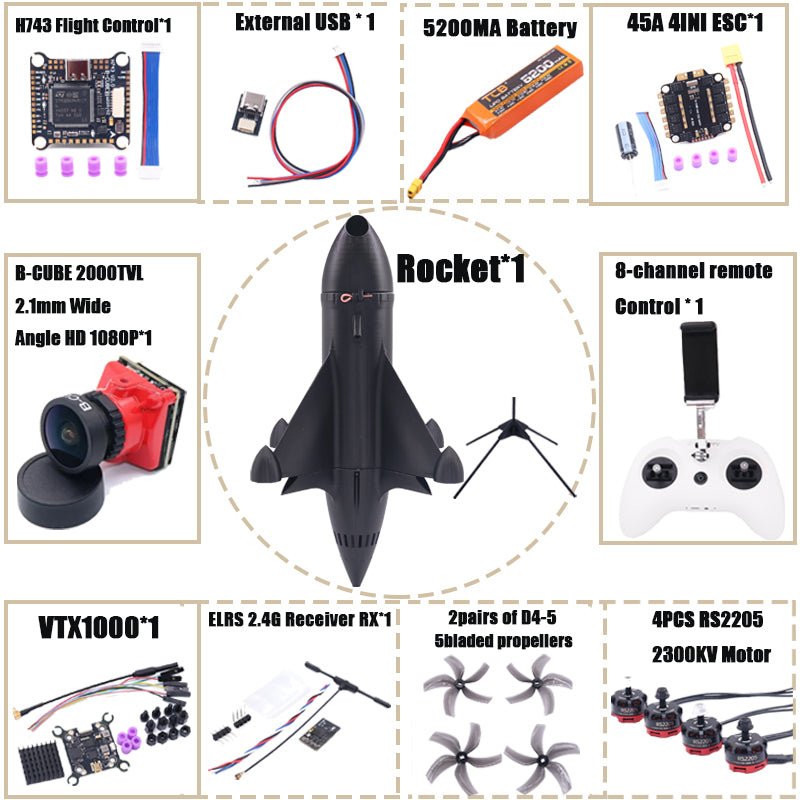

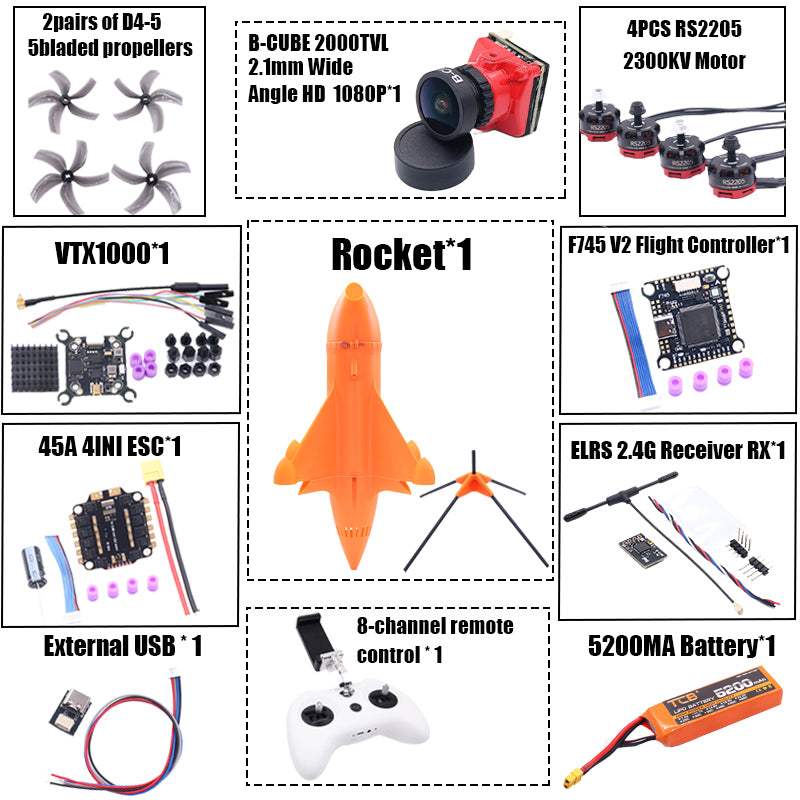

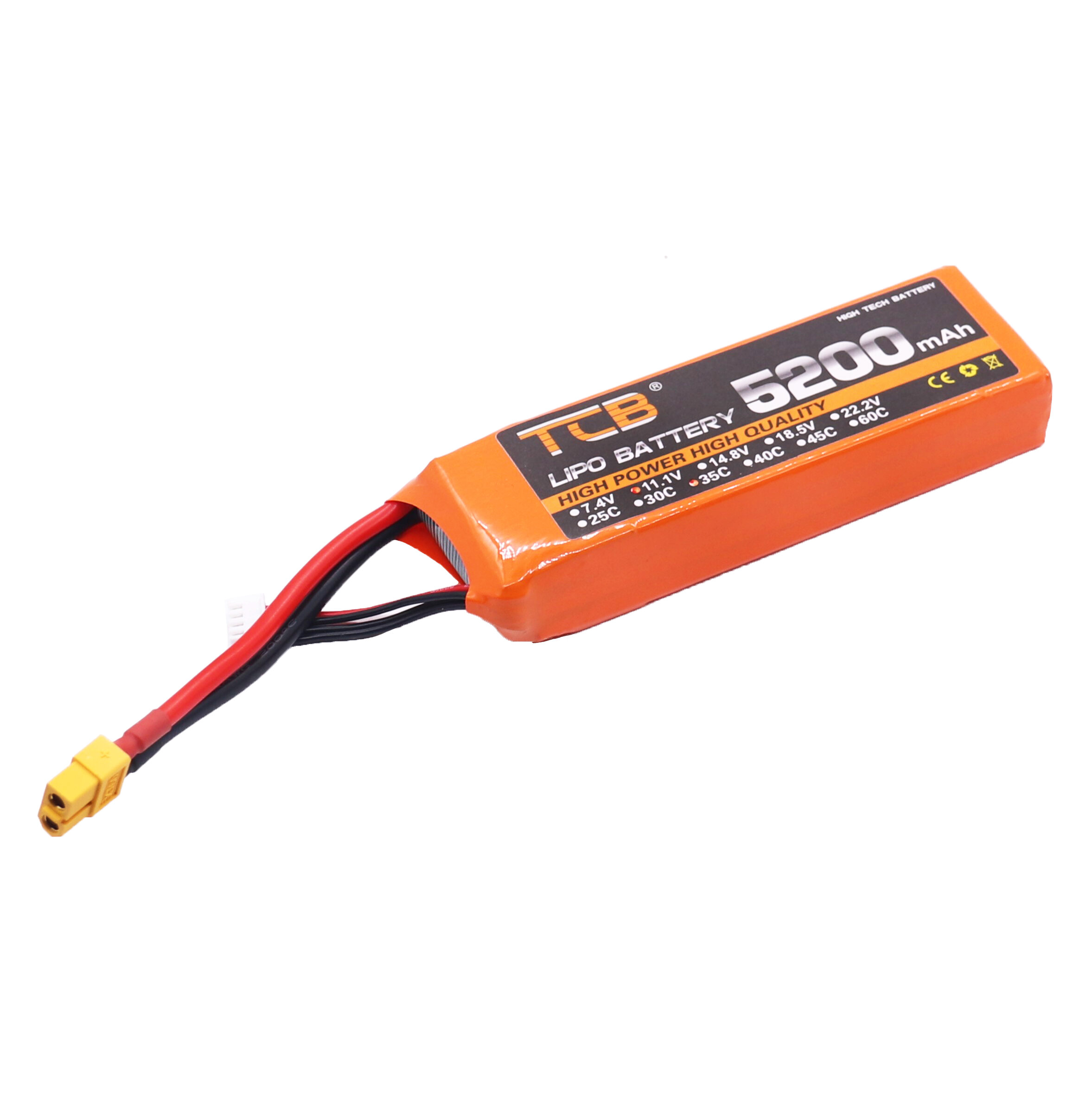

Технические характеристики литий-полимерного аккумулятора

Основная информация

Бренд : TCB
Тип : LiPo аккумулятор (литий-полимерный)
Емкость : 5200 мАч
Напряжение : 11,1 В (3S)
Скорость разряда : 35°C (непрерывная)
Разъем : XT60
Размеры : 130 мм x 40 мм x 25 мм

Электрические характеристики

Номинальное напряжение : 11,1 В
Напряжение зарядки : 12,6 В (4,2 В на элемент)
Скорость разряда : 35°C (непрерывная), потенциально более высокая пиковая скорость
Внутреннее сопротивление : конструкция с низким сопротивлением
Совместимый диапазон напряжений : 9,0 В - 12,6 В

Физические характеристики

Вес : около 310 г (в зависимости от конструкции)
Материал корпуса : корпус из высокопрочного полимера
Цвет : Оранжевый
Размеры : 130 мм (длина) x 40 мм (ширина) x 25 мм (высота)

Использование и обслуживание

Зарядка : используйте балансировочное зарядное устройство с током зарядки не более 1С (5,2А), температура зарядки 0-45°С.
Разрядка : максимальный ток разряда 182 А (35С x 5,2 А·ч), избегайте чрезмерного разряда (ниже 9 В).
Хранение : хранить при напряжении 3,8 В на элемент (11,4 В), температуре 0-40°C, влажности < 70%.

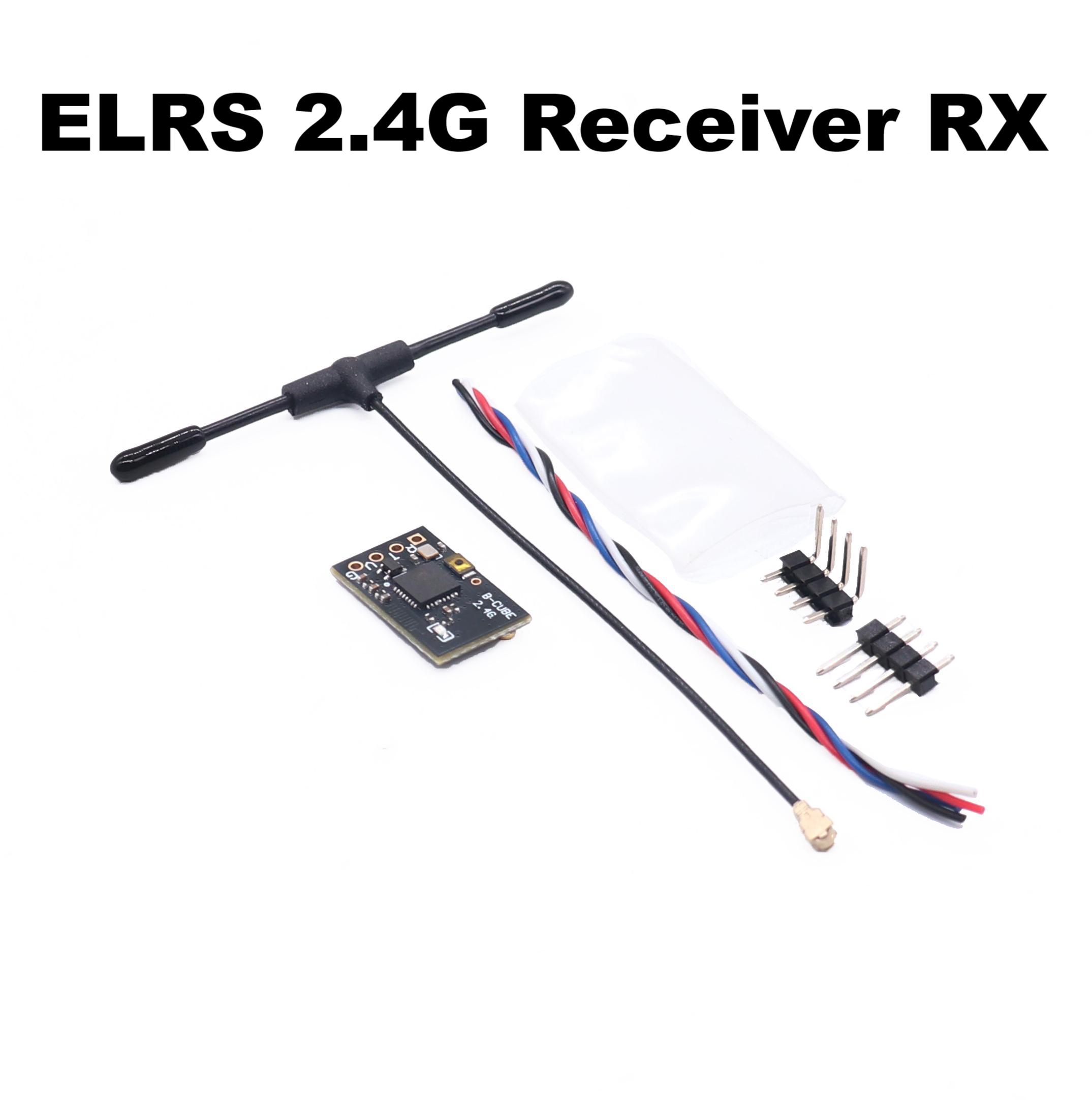

Меры предосторожности : Избегайте коротких замыканий, перезаряда, глубокого разряда и воздействия высоких температур. Соблюдайте правила техники безопасности при работе с аккумуляторами. Приемник ELRS 2.4G RX

Описание продукта: ExpressLRS стремится обеспечить наилучший, полностью открытый, высокоскоростной канал радиоуправления, сохраняя при этом максимально достижимый диапазон на этой частоте с малой задержкой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 ● Бренд: B-CUBE ● Модель: ELRS 2.4G NANO ● Частота RF: 2,4 ГГц ● IC: SX1281+ESP8285 ● Мощность передачи: 100 мВт ● Цвет: черный ● Разъем: IPEX 1 ● Входная мощность: 3,6–5,5 В ● Вес: 0,4 г (только приемник) ● Размер: 11 мм * 18 мм ● Прошивка: BETAFPV Nano 2400 RX 3.3.0

В комплект входит: Наноприемник x 1 Антенна приемника типа T x 1 Термоусадочная трубка x 1 Силиконовый провод 30AWG x 4 Радиопередатчик LiteRadio 3

LiteRadio 3 — это радиопередатчик с дистанционным управлением, разработанный в первую очередь для радиоуправляемых моделей, включая мультикоптеры и самолёты. Он даёт вам больше, чем вы когда-либо могли себе представить от 8-канального радиопередатчика начального уровня.
